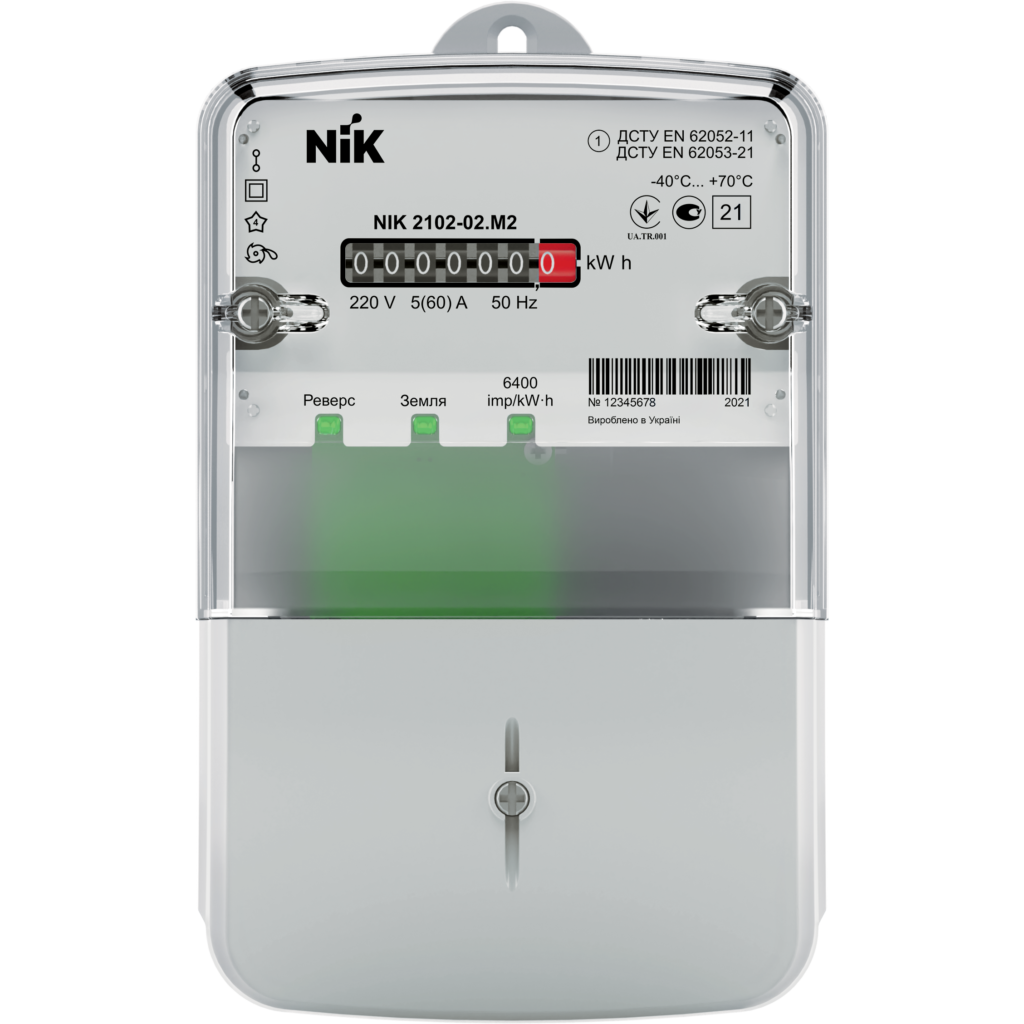

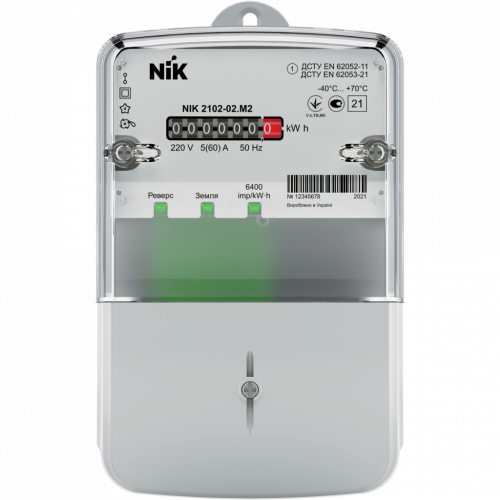

Счетчик электроэнергии однофазный NІК2102-02.Е2МСТР1 230В 5(60)А 4 тарифа радиомодуль РКИ индикация воздействия магнитного и электромагнитного поля

Счетчики электрической энергии переменного тока NIK 2102

Счетчики электрической энергии переменного тока НИК 2102 предназначены для измерения активной электрической энергии в однофазных двухпроводных сетях. Приборы обеспечивают точный и надежный учет потребления электроэнергии в различных условиях эксплуатации.

Счетчики применяются для коммерческого учета активной электрической энергии, в том числе в составе автоматизированных систем учета электроэнергии в коммунально-бытовой сфере, а также в других отраслях, где требуется точный контроль потребления электроэнергии.

Описание и принцип работы

Принцип работы счетчиков основан на аналогово-цифровом преобразовании электрических сигналов, поступающих от первичных преобразователей напряжения и силы тока. Далее происходит вычисление мощности, интегрирование мощности по времени и преобразование полученного результата в последовательность импульсов.

Количество импульсов пропорционально количеству потребленной электрической энергии. Результаты измерений отображаются на электромеханическом или жидкокристаллическом отсчетном устройстве.

Исполнения счетчиков могут отличаться конструкцией и функциональными возможностями.

• количеством измерительных элементов в цепи тока;
• конструкцией корпуса и отсчетного устройства;
• значением постоянной счетчика;
• возможностью однотарифного или многотарифного учета;
• возможностью измерения энергии в прямом или в прямом и обратном направлениях;
• наличием релейного выхода;
• наличием датчиков магнитного и электромагнитного полей;
• наличием реле управления нагрузкой;
• возможностью хранения данных в энергонезависимой памяти;
• передачей информации через радиоканал или оптический порт.

В зависимости от исполнения счетчики могут оснащаться внутренними часами и календарем с функцией автоматического перехода с зимнего времени на летнее и обратно.

Основные технические характеристики

• Класс точности: 1 (по ДСТУ EN 62052-11 и ДСТУ EN 62053-21);
• Номинальное напряжение: 220 В;
• Номинальная сила тока: 5 А;
• Максимальная сила тока: 60 А;
• Номинальная частота: 50 Гц;
• Постоянная счетчика: 6400 имп./(кВт·ч);
• Рабочий диапазон температуры: от −40 °С до +70 °С;
• Относительная влажность: не более 90 % при температуре 30 °С;
• Масса: не более 1,0 кг (в зависимости от исполнения);
• Средняя наработка на отказ: не менее 200000 часов;
• Средний срок службы: не менее 30 лет.
