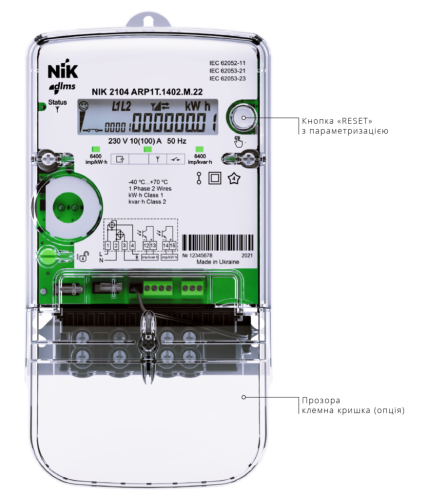

Счетчик электроэнергии однофазный NІК2104 AP6T.2602.MC.21 230В 5(80)А 4 тарифа А+А- GPRS реле отключения потребителя индикация воздействия магнитного и электромагнитного поля

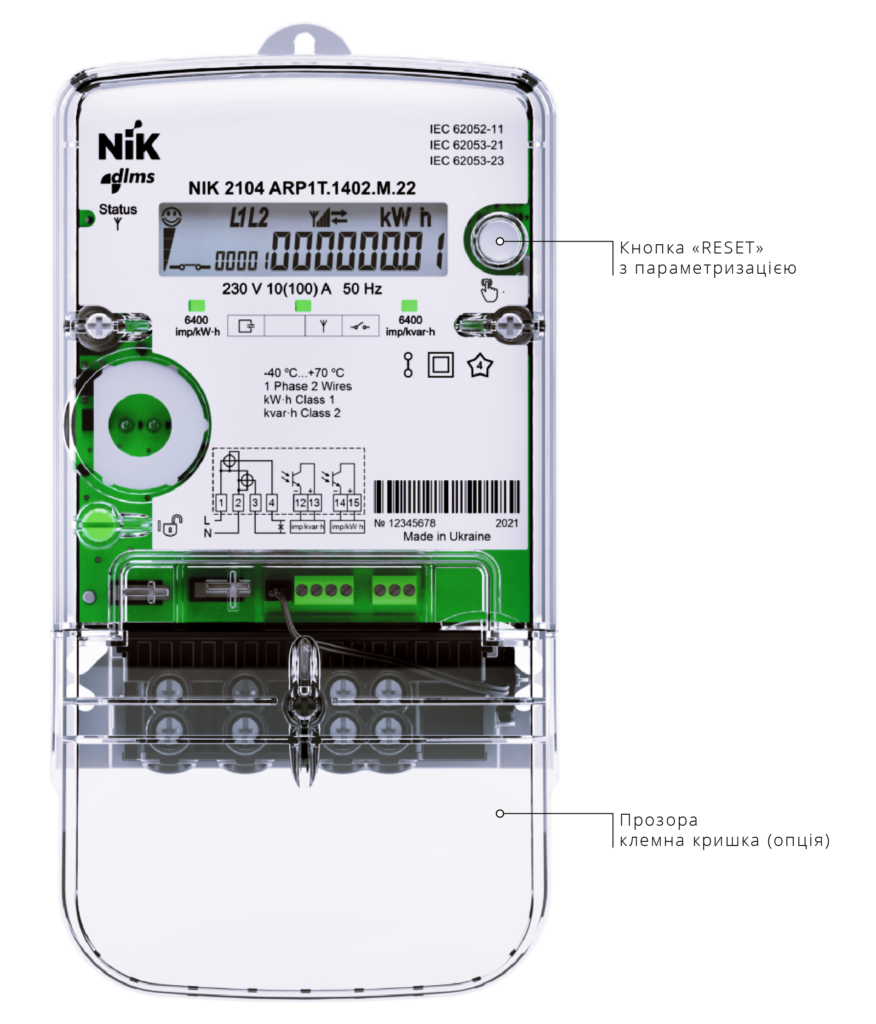

Однофазные многотарифные счетчики электрической энергии NIK 2104

Счетчики электрической энергии типа NIK 2104 — это однофазные многотарифные приборы учета с электронным дисплеем и одним измерительным элементом. Они предназначены для измерения активной электрической энергии в прямом и обратном направлении с классом точности 1 по одному или нескольким тарифам в однофазных сетях переменного тока.

Счетчики оснащены интерфейсом «оптический порт» и имеют испытательный импульсный вывод. В зависимости от модификации устройства дополнительно могут оснащаться интерфейсом RS-485, реле управления нагрузкой, а также индикаторами магнитного и (или) электромагнитного полей.

По климатическим и механическим требованиям счетчики соответствуют стандартам ДСТУ EN 62052-11 и ДСТУ EN 62053-21 и предназначены для эксплуатации в помещениях, где отсутствуют агрессивные пары и газы.

Приборы применяются для организации учета электрической энергии в коммунально-бытовой сфере, а также в других отраслях. Счетчики могут интегрироваться в автоматизированные системы контроля и учета электроэнергии (АСКОЭ).

Оборудование соответствует требованиям Технического регламента законодательно регулируемых средств измерительной техники, утвержденного постановлением Кабинета Министров Украины от 13 января 2016 г. №94.

Счетчики выпускаются в различных исполнениях, которые отличаются функциональными возможностями и техническими характеристиками. Конструкция устройств соответствует комплекту конструкторской документации ААШХ.411152.080.

Принцип работы

Принцип работы счетчиков основан на аналого-цифровом преобразовании электрических сигналов, поступающих от первичных преобразователей напряжения и силы тока. После обработки сигналов выполняется вычисление электрической мощности и ее интегрирование по времени для определения количества потребленной электроэнергии.

Счетчики обеспечивают измерение, передачу через интерфейсные каналы и хранение параметров учета электроэнергии во внутренней энергонезависимой памяти.

Конструкция приборов позволяет передавать измеренную информацию через:

• оптический порт для локального считывания данных;
• электрический интерфейс RS-485 для подключения к системам АСКОЭ.

Особенности и варианты исполнения

В зависимости от исполнения счетчики могут отличаться набором функций и параметров. Возможные варианты оснащения включают:

• возможность измерения реактивной энергии;
• реле отключения нагрузки;
• датчик магнитного поля;
• датчик электромагнитного поля;
• оптический порт для сервисного доступа;
• электрический интерфейс RS-485;
• различные значения номинального напряжения.
