    Щит автоматического ввода резерва АВРту-400-80А
    Щит автоматического ввода резерва АВРту-400-80А
    Щит автоматического ввода резерва АВРту-400-80А
    Щит автоматического ввода резерва АВРту-400-80А
    Щит автоматического ввода резерва АВРту-400-80А
    Щит автоматического ввода резерва АВРту-400-80А

    Инженер-конструктор по Электрощитовому Оборудованию

    Просчет заказа

  • Щит автоматического ввода резерва АВРту-400-80А

Характеристики

  • Номинальный ток: 80А
  • Номинальное напряжение: 230В/400В
  • Частота сети: 50 Гц
  • Комплектация оборудования, представленного на фото может не соотвествовать указанной цене и описанию: !!!
  • Учет электроэнергии: Да
  • Количество вводов: 3

 ♦ Условия оформления заказа на сборку щитового оборудования ♦

  1. Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
  2. Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
  3. Создаем типовый договор на сотрудничество с Вами
  4. Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
  5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
  6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
  7. Доставка по Вашему адресу обусловленным способом
  8. Монтаж и наладка (если это предусмотрено в договоре)
  9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
  10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020
     Компания «Инсталл Групп» занимается производством щитового оборудования типа АВР (Автоматический ввод резерва). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль».  Сборка щитов производится специалистами необходимой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.


    Цена щита автоматического ввода резерва с возможностью технического учета электроэнергии АВРту-400 просчитана с использованием оборудования номиналом тока 80А. Компания "Инсталл Групп" может выполнить АВРту-400 с номиналом тока от 50А до 630А. Так же по требованию заказчика возможна установка коммерческого учета в щите автоматического ввода резерва.

    Щит автоматического ввода резерва (АВР) – один из типов электрощитового оборудования, предназначенный для обеспечения бесперебойной работы потребителя электросетью напряжением 400В переменного тока частотой сети 50 Гц, путем переключения нагрузки между основным и резервным источниками питания. Источниками питания, между которыми происходит переключения (при пропадании основного ввода электропитания) могут быть два  независимых ввода (по схема «город 1» - «город 2» с приоритетом по одному из вводов), между основным и  резервным источником (ГЭС – генераторная электро-станция) или между двумя основными и резервным источником (по схеме «Город 1» - «Город 2» - «Генератор»).
     Данный тип щитового оборудования используют как в бытовой сфере, так и в промышленной сфере (когда длительная остановка подачи электропитания не допустима для стабильной и без аварийной работы).
     Конструктивно АВР можно выполнить в 2-х вариантах:
 ♦ На контакторах (модификация  АВР-200 и АВР-300)
 ♦ На автоматических выключателях с мотор-приводом (модификация АВР-400)
   Особенности конструкции щита автоматического ввода резерва с мотор-приводом АВР-400. Устройство автоматического ввода резерва включает в себя три основных элемента: автоматический выключатель с мотор-приводом, контроллер, переключатель. Переключение между вводами происходит с помощью автоматических выключателей, которые переключаются мотор-приводом. Мотор привод, в свою очередь, управляется контроллером, который находится в корпусе мотор-привода или отдельно стоящий, зависит от конструктивного решения завода изготовителя.
   Так же дополнительно в щите автоматического ввода резерва можно обеспечить ведение технического учет потребляемой электроэнергии по вводу с приоритетом. Использование технического учета электроэнергии позволяет обеспечить эффективное распределение и контроль электроэнергии для нужд технического характера, дает возможность искать и использовать разные способы снижения уровня потребления данного вида ресурса. Ведение технического учета является сугубо внутренним учетом предприятия, используется только для учета внутри объекта. Для сторонних организаций параметры этого учета не доступны и являются юридически необоснованными.

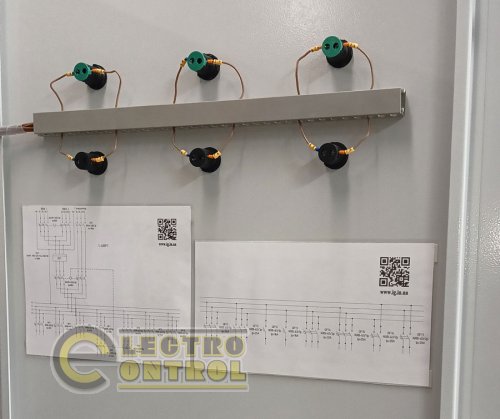

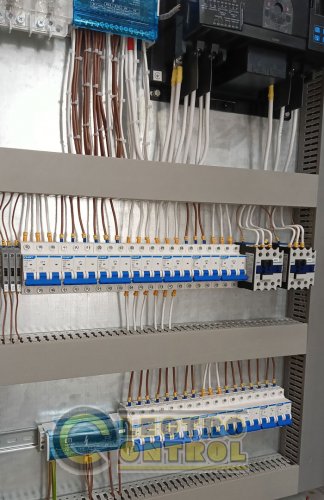

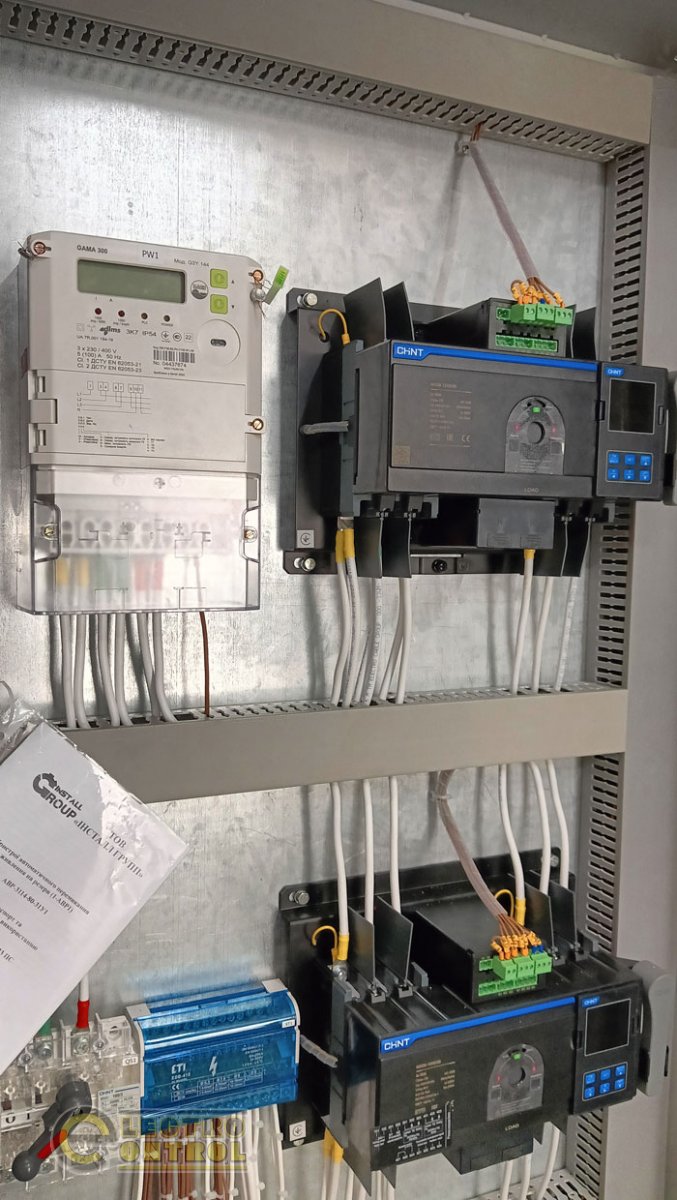

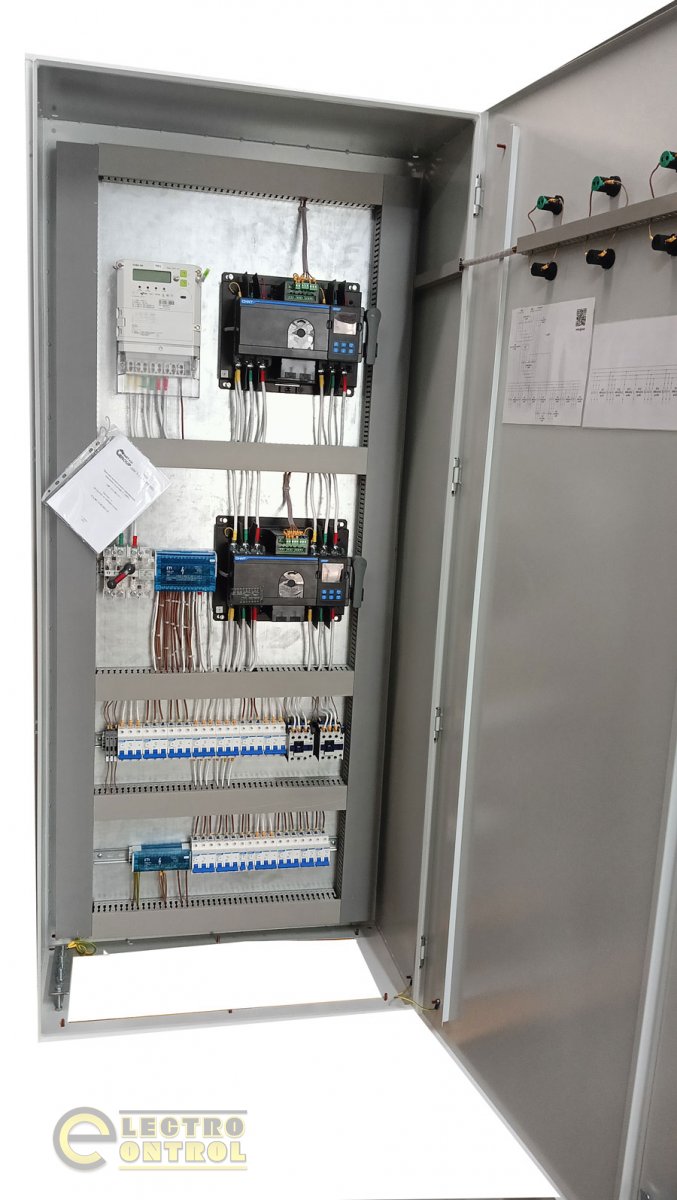

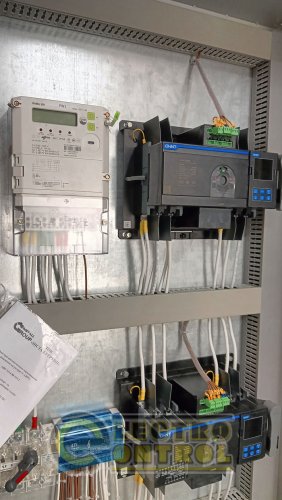

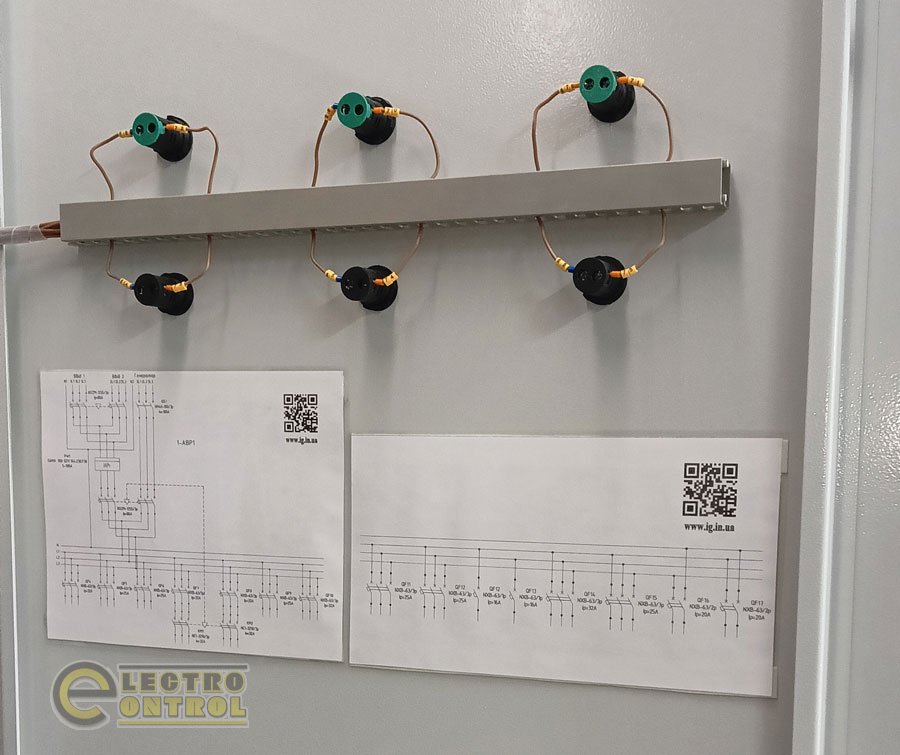

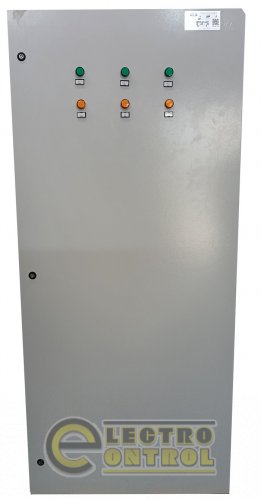

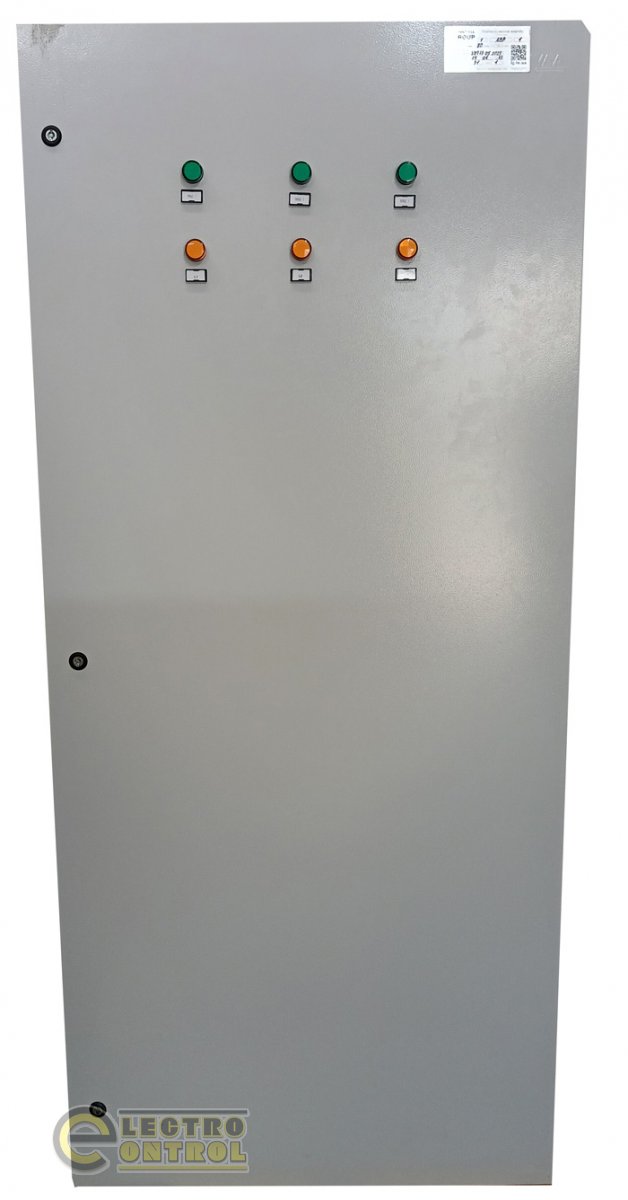

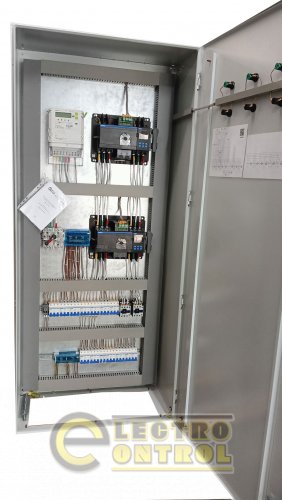

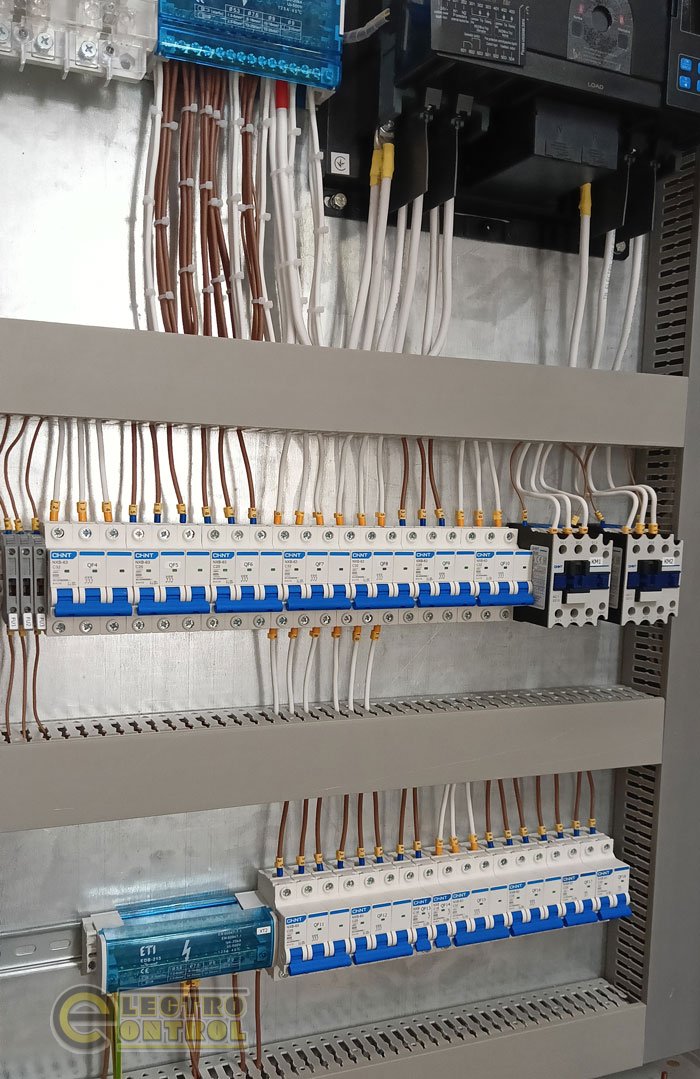

Габаритные размеры и внешний вид АВРту-400-80А:
    Конструктивное исполнение корпуса щита автоматического ввода резерва АВР-400-80А:
 ♦ Размер – 1800х800х400мм (ВхШхГ)
 ♦ Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм)
 ♦ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)
 ♦ Климатическое исполнение – IP31 (по желанию заказчика можно выполнить до IP54)
 ♦ Странна производитель – Украина
 ♦ Производитель – ООО «Инсталл Групп»

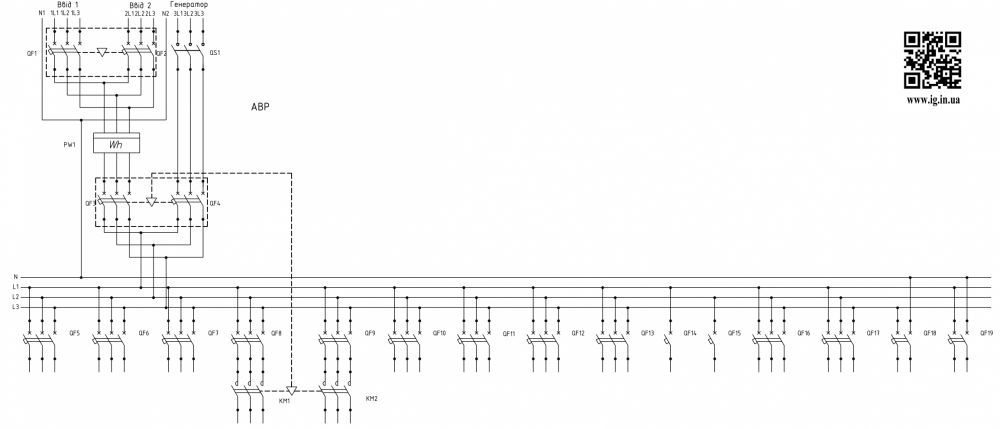

Схема управления автоматическим вводом резерва АВР-400-80А:



       Принцип работы данной схемы автоматического ввода резерва АВР-400-80А:
     Данную схему щита автоматического ввода резерва с мотор приводом АВР-400 условно можно разделить на два уровня. На первом уровне осуществляется переключение между двумя вводами «Ввод 1» («Город 1») и «Ввод 2» («Город 2») с приоритетом по вводу «Ввод 1». Контроллер отслеживает наличие напряжения на каждой из фаз, правильность их переключения, контролирует параметры на основном вводе. При пропадании напряжения на основном вводе, а так же при выходе параметров сети основного ввода из установленных пределов, контроллер подает сигнал мотор-приводу на отключения автоматического выключателя QF1 и сигнал на включения автоматического выключателя QF2. Переключения между вводами выполняется с задержкой по времени.
    В случае, когда на вводе «Город 1» и на вводе «Город 2» пропадает напряжение схема управления переключается на второй уровень АВР. Где так же имеется два ввода: «Город» (QF 3) и резервный ввод от дизель-генератора «Генератор» (QF 4) с приоритетом по вводу «Город». Выключатель нагрузки QS1 всегда находится в положении «1» (включено). При пропадании напряжения на вводе «Город» контролер подает сигнал мотор-приводу на отключения автоматического выключателя QF3 и сигнал на включения автоматического выключателя QF4. Как только на вводе с приоритетом появляется напряжения, или параметры основной сети стабилизировались, происходит автоматическое  переключения с резервного ввода на основной.
      Так же в данной схеме предусмотрен технический учет потребляемой электроэнергии по основному вводу (PW1).
     Основной комплект оборудования, которое входит в АВР-400-80А:
 ⇒ Четыре промышленных автоматических выключателя
 ⇒ Мотор-привод
 ⇒ Контроллер
 ⇒ Выключатель нагрузки (для ввода от генератора)
 ⇒ Автоматические выключатели для подключения потребетелей (по требованию ТЗ)
 ⇒ Трехфазный счетчик электроэнергии прямого подключения производителя Gama (Украина) с номиналом тока 100А. Есть возможность укомплектовать счетчиками следующих производителей: SEZ (Чехия), Hager (Франция), Eaton (США), Shneider electric (Франция), F&F (Польша), ETI (Словения), Eastron (Китай), Hiking (Китай), Tomzn (Китай), Phoenix Contact (Германия), Tense (Турция), E.NEXT (Украина),  ORNO (Польша), Zamel (Польша), Smart-MAIC (Украина). Так же возможна установка установка счетчиков под коммерческий учет: NiK (Украина), MTX Teleс (Украина), Gama (Украина).
 ⇒ Индикаторы световой сигнализации
 ⇒ По требованию заказчика возможно установка автоматических выключателей для подключения потребителей, дополнительной аппаратуры: реле времени, амперметров, вольтметров, анализатора параметров сети и т.п..
   Цена указанная на сайте была просчитана  с использованием оборудования производителя CHINT. При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других  бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
