Если планируется монтаж СЭС мощностью 5,5 кВт, ниже — подробный разбор реальной системы: от крепления панелей до подключения инвертора и аккумуляторов.
Рассматривается конфигурация, способная работать как без АКБ (с генерацией в сеть), так и с накопителями в режиме резервного питания.
Подготовка крыши и монтаж несущей конструкции
Надёжность станции начинается с правильного крепления.
В проекте используются:
- 5 солнечных панелей по 550 Вт
- Размер панели — 228×113 см
- Напряжение холостого хода — 50 В

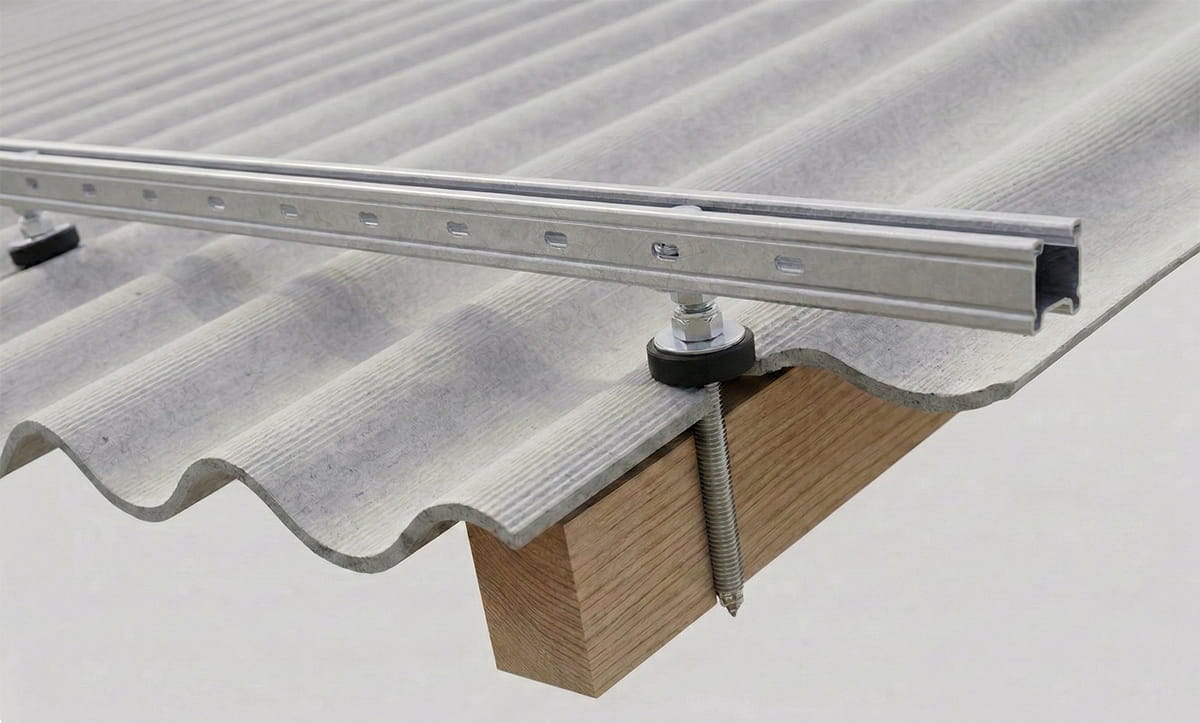

Монтаж на шиферную кровлю
- Алюминиевые направляющие рельсы
- Крайние и промежуточные прижимы
- Крепление выполняется в стропила, не в шифер
- Применяются шпильки-шурупы с резьбой
Рельсы фиксируются без давления на лист шифера.
Для аккуратного сверления:
- шифер не пробивается гвоздём
- используется гвоздь со спиленной шляпкой в шуруповёрте
- отверстие дорабатывается сверлом по плитке
Все шпильки выставляются в одной линии по натянутому шнуру с регулировочными гайками. Такой подход снижает риск повреждения кровли и протечек.
Конфигурация панелей и требования к напряжению
Для корректной работы MPPT-инвертора важно соблюдать диапазон входного напряжения.
Основные параметры:
- Минимальное рабочее напряжение — выше 160 В
- 5 последовательно соединённых панелей дают около 250 В холостого хода

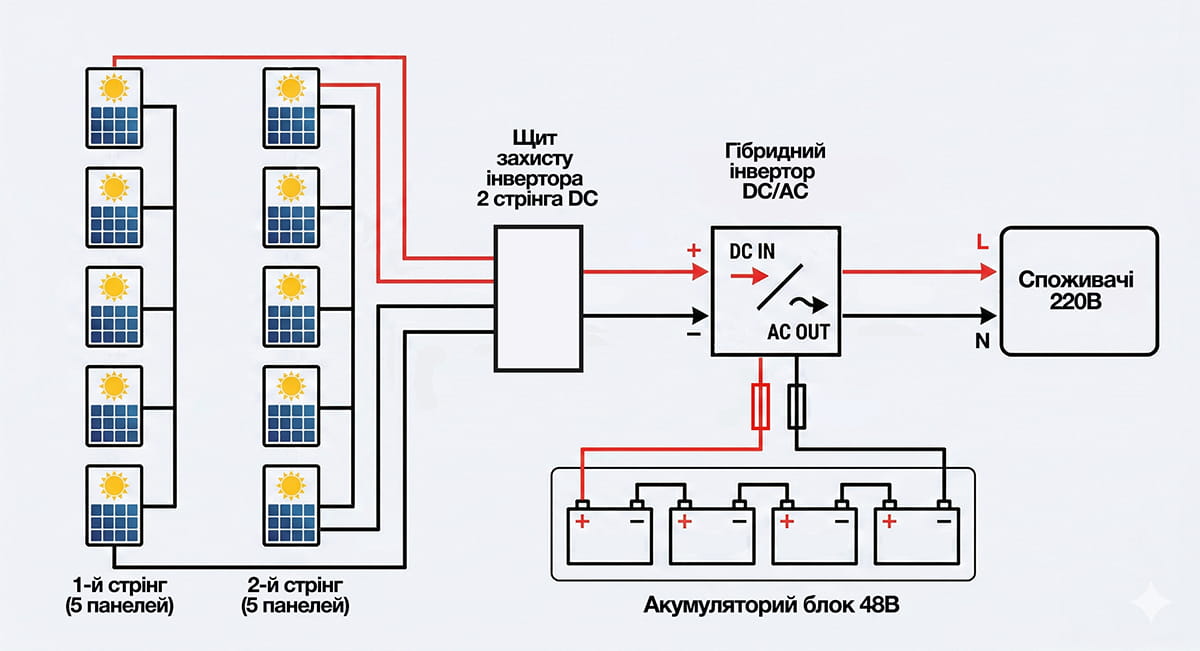

Для получения 5,5 кВт возможна схема:
- 2 параллельных поля
- по 5 последовательно соединённых панелей в каждом
Окончательная конфигурация рассчитывается с учётом характеристик конкретного инвертора.
Кабельная линия и защита соединений
Качество кабельной разводки напрямую влияет на срок службы станции.
Используются:
- Солнечный кабель с двойной изоляцией
- УФ-стойкое исполнение
- Коннекторы типа MC4
Монтажные требования:
- В местах крепления к рельсу применяется разрезанная гофра
- Кабель не контактирует напрямую с металлом
- Соединения не размещаются в ложбинах шифера
- Исключается возможность скапливания воды
Это снижает риск механических повреждений и коррозии контактов.
Аккумуляторный блок и режим резервного питания
Система может работать без накопителей, однако для автономности используется:
- 4 свинцово-кислотных аккумулятора
- 100 Ач каждый
- Система 48 В
- Общий запас энергии — 4800 Вт·ч
Размещение
- Металлический стеллаж
- Жёсткая фиксация
- Свободный доступ для обслуживания
В таком исполнении станция функционирует как мощный ИБП, обеспечивая резервное питание дома.
Электрическая схема и защита оборудования
Корректная защита обязательна для сохранности инвертора и всей системы.

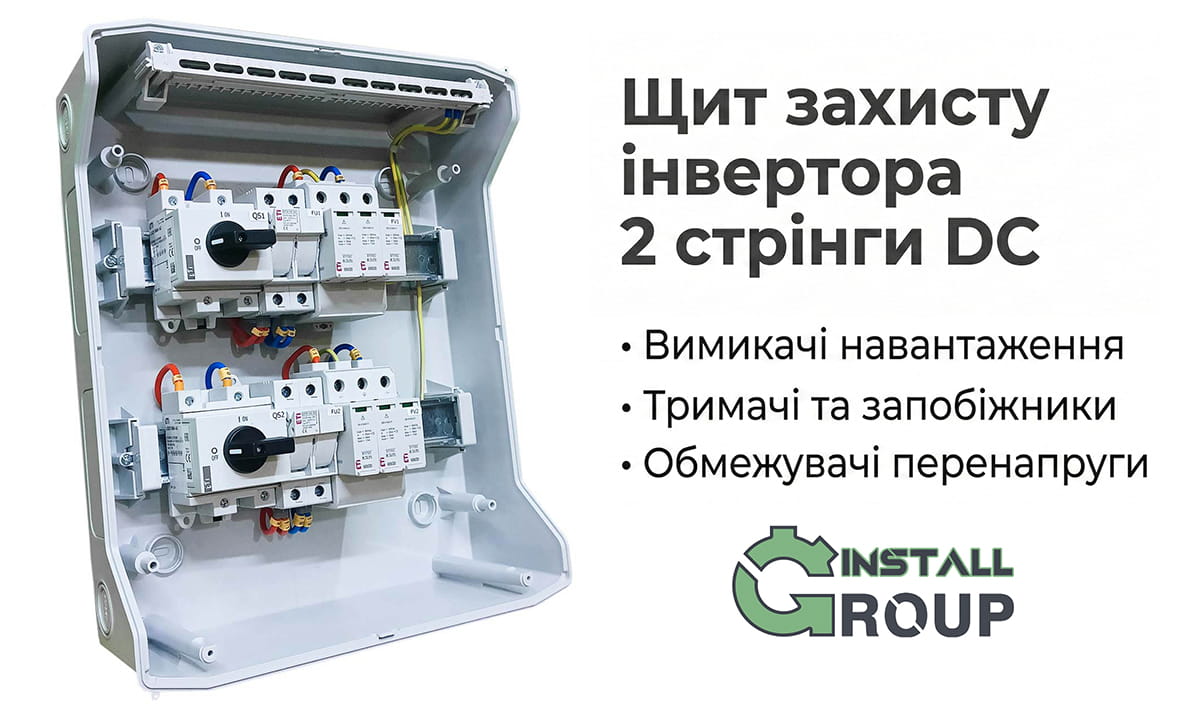

Если требуется заказать щитовое оборудование для защиты инвертора постоянного и переменного тока, можно воспользоваться готовыми решениями или оформить индивидуальную сборку по техническому заданию. Компания «Инсталл Групп» выполняет сборку щитов с учетом мощности СЭС, типа инвертора, количества МРРТ-трекеров, схемы заземления и требований по защите
Линия панелей
- Автоматические выключатели постоянного тока DC
- DC-предохранители
- УЗИП (грозозащита), подключённый параллельно
- Выключатели нагрузки
Линия аккумуляторов
- Автоматический выключатель 125 А
Дополнительно
- Контур заземления
- Защита сетевого входа (варистор или реле напряжения
Такая схема снижает риск выхода оборудования из строя при скачках напряжения или грозовых разрядах.

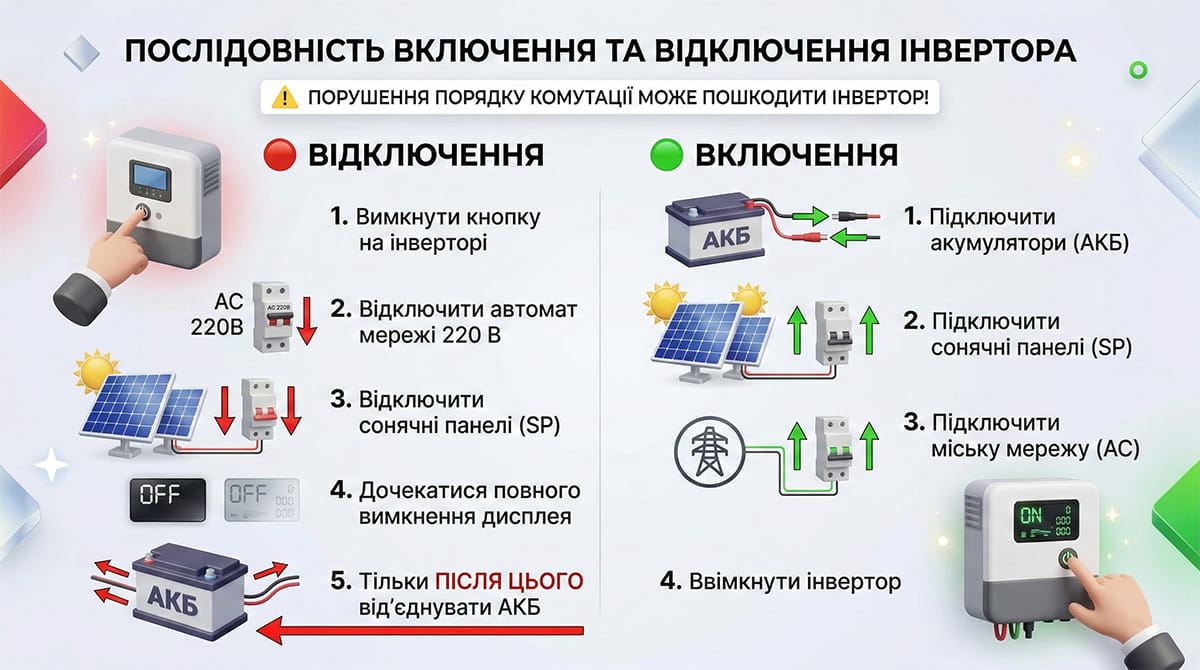

Последовательность включения и отключения
Нарушение порядка коммутации может повредить инвертор.
Отключение
- Выключить кнопку на инверторе
- Отключить автомат сети 220 В
- Отключить солнечные панели
- Дождаться полного отключения дисплея
- Только после этого отсоединять АКБ
Включение
- Подключить аккумуляторы
- Подключить солнечные панели
- Подключить городскую сеть
- Включить инвертор
Введение в работу солнечной электростанции
Солнечная электростанция (СЭС) преобразует энергию солнечного излучения в электричество с помощью фотоэлектрического эффекта. Основная задача системы — обеспечить стабильную генерацию электроэнергии для собственных нужд объекта или передачи излишков в сеть. Эффективность СЭС зависит от качества оборудования, корректности проектирования и соответствия условий эксплуатации техническим требованиям производителя.
Работа станции строится на согласованном взаимодействии всех элементов: генерации постоянного тока, его преобразовании в переменный и распределении нагрузки. При проектировании важно учитывать расчетную мощность, профиль потребления, сезонные колебания инсоляции и возможные потери на преобразование и передачу энергии.
Устройство и принцип работы солнечной панели
Солнечная панель состоит из фотоэлектрических ячеек, объединённых в модуль. Ячейки изготавливаются преимущественно из кремния — материала с полупроводниковыми свойствами. Под воздействием солнечного света в полупроводнике возникает движение электронов, что формирует электрический ток. Этот процесс называется фотоэлектрическим эффектом.
Панель генерирует постоянный ток (DC). Для дальнейшего использования в бытовой сети необходим инвертор, который преобразует его в переменный ток (AC) с параметрами, соответствующими стандартам электросети (обычно 220–230 В, может быть и 380-400В, 50 Гц в Украине). Мощность панели указывается в ваттах (Вт) при стандартных условиях тестирования (STC), однако фактическая выработка зависит от температуры, угла наклона, уровня солнечной радиации и потерь в системе.
Выбор места и условий монтажа
Выбор места установки определяет до 20–30% итоговой производительности системы. При проектировании учитываются географическая широта, угол наклона кровли или опорной конструкции, ориентация по сторонам света, климатические особенности региона.
Монтаж должен выполняться с соблюдением требований к механической нагрузке (ветровая и снеговая нагрузка), заземлению и защите от перенапряжений. Ошибки на этом этапе могут привести к снижению генерации или преждевременному выходу оборудования из строя.
Оптимальное расположение панелей
Для объектов в Украине оптимальной считается ориентация панелей на юг с допустимым отклонением до ±30° без значительной потери эффективности. Рекомендуемый угол наклона обычно близок к широте региона (примерно 30–35° для южных областей), однако точное значение определяется задачами: круглогодичная генерация или приоритет зимнего/летнего периода.
Важно обеспечить достаточную циркуляцию воздуха под панелями. Повышение температуры модуля снижает его КПД: при нагреве выше стандартных условий мощность уменьшается примерно на 0,3–0,5% на каждый градус сверх 25°C (в зависимости от типа модуля).
Документы и юридические вопросы
Разберём ключевые аспекты, которые необходимо учесть собственнику объекта в Украине.
Право собственности и размещение оборудования
Для установки станции необходимо подтвердить право собственности или законное пользование объектом (дом, участок, здание).
Если панели размещаются:
- на частном доме — согласование обычно не требуется при соблюдении строительных норм;
- на многоквартирном доме — требуется согласие совладельцев;
- на коммерческом объекте — необходимо учитывать градостроительные ограничения и условия эксплуатации здания.
При наземной установке проверяется целевое назначение земельного участка. Оно должно допускать размещение энергетического оборудования.
Технические условия подключения к сети
Если планируется подключение к распределительной сети, необходимо обратиться к оператору системы распределения (ОСР) для получения технических условий (ТУ).
В заявке указываются:
- планируемая мощность СЭС,
- схема подключения,
- тип инвертора,
- данные о точке учета электроэнергии.
ОСР проверяет возможность подключения с учетом пропускной способности сети. При превышении допустимых параметров может потребоваться модернизация узла учета или линии электропередачи.
После выполнения ТУ проводится проверка соответствия проекта и фактического подключения.
Договоры с оператором системы распределения
После выполнения технических условий заключаются:
- договор о присоединении,
- договор на распределение электроэнергии,
- договор купли-продажи электроэнергии (при продаже излишков).
