Характеристики

  • Устройство: Модуль расширения
  • U питания, В:: 24DC
  • Входы:: 2DI
  • Выходы:: 2DO

Сигнальные модули SM 1223 и платы SB 1223:

  • Расширение системы ввода-вывода контроллера дополнительными каналами ввода и вывода дискретных сигналов.
  • Преобразование входных дискретных сигналов контроллера во внутренние логические сигналы, используемые центральным процессором в ходе выполнения программы.
  • Преобразование внутренних логических сигналов в выходные дискретные сигналы контроллера.
  • Зеленые светодиоды индикации состояний дискретных входов и выходов.
  • Съемные терминальные блоки с контактами под винт для подключения внешних цепей.

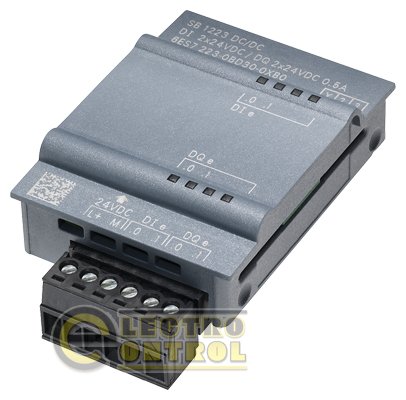

Платы SB 1223:

  • Расширение системы ввода-вывода центрального процессора дополнительными каналами ввода и вывода дискретных сигналов без увеличения его установочных размеров.
  • Два дискретных входа для ввода потенциальных или импульсных сигналов с программной настройкой: - времени фильтрации входных сигналов, общего для всех входов; - каждого канала на режим фиксации нарастающего и/ или спадающего фронта входного сигнала с формированием или без формирования прерывания или на режим ввода импульсных сигналов, следующих с частотой до 200 кГц.
  • Два дискретных выхода на основе транзисторных ключей. Формирование импульсов, следующих с частотой до 200 кГц. Допускают выполнение программной настройки реакции на остановку центрального процессора: - сохранение текущего состояния всех выходов или перевод каждого выхода в заданное состояние.
  • Установка в специальный отсек на фронтальной панели центрального процессора S7-1200 любого типа.

Характеристики SM1222 6ES7223-0BD30-0XB0: Скачать

Руководство пользователя SIMATIC S7-1200: Скачать

Руководство по программированию SIMATIC S7-1200/S7-1500: Скачать

Каталог Siemens SIMATIC S7-1200: Скачать
