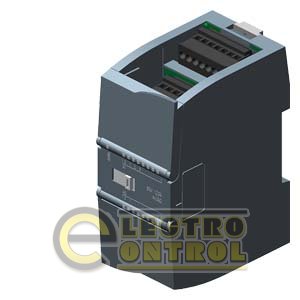

Модуль ввода-вывода аналог сигн SM1234, 4вх/2вых

• Расширение системы ввода-вывода контроллера дополнительными каналами ввода и вывода аналоговых сигналов.
• Четыре встроенных аналоговых входа и два аналоговых выхода.
• Подключение аналоговых датчиков и исполнительных устройств без использования промежуточных усилителей.
• Аналого-цифровое преобразование входных аналоговых сигналов контроллера и формирование цифровых величин, используемых центральным процессором в ходе выполнения программы.
• Цифро-аналоговое преобразование внутренних цифровых величин центрального процессора в выходные аналоговые сигналы контроллера.
• Исключительно короткие времена аналого-цифрового и цифро-аналогового преобразования.
• Программная настройка мониторинга напряжения питания электроники на уровне модуля.
• Программная настройка каналов ввода с возможностью выбора: - частоты подавления помех/ времени интегрирования для всех каналов модуля; - вида (напряжение/ сила тока) входных сигналов для каждой пары каналов, - диапазона изменения входного сигнала для каждого канала; - степени сглаживания входных сигналов для каждого канала; - мониторинга выхода входного сигнала за верхнюю и/или нижнюю границу выбранного измерительного диапазона для каждого канала.
• Программная настройка каналов вывода с возможностью выбора: - реакции на остановку центрального процессора для всего модуля: сохранение текущих состояний всех выходов или перевод каждого выхода в заданное состояние; - вида выходного сигнала и диапазона его изменений для каждого канала; - мониторинга коротких замыканий во внешних цепях каждого канала напряжения; - мониторинга обрыва цепи подключения нагрузки для каждого канала силы тока; - мониторинга выхода аналогового сигнала за пределы верхней и нижней границы диапазона для каждого канала.
• Поддержка функций обновления встроенного программного обеспечения.
• Использование со всеми типами центральных процессоров, исключая CPU 1211C.
• Светодиод индикации состояния модуля DIAG. Зеленое свечение – нормальная работа, красное свечение – ошибка.
• Компактный пластиковый корпус шириной 45 мм.
• Съемные терминальные блоки с позолоченными контактами под винт для подключения внешних цепей.
• Механическое кодирование съемных фронтальных соединителей (в модулях модификации 6ES7 234-4HE32-0XB0 и выше).
