ОПИСАНИЕ

Назначение

  • Предназначены для оконцевания 4 или 5-ти жильных кабелей с пластмассовой изоляцией (ПВХ, СПЭ) на напряжение до 1 кВ.

Применение

  • для кабелей: (А)ВВГ, NYM, NYY, (А)ПвВГ.

Материал

  • Полиолефин, модифицированный потоком быстрых электронов.

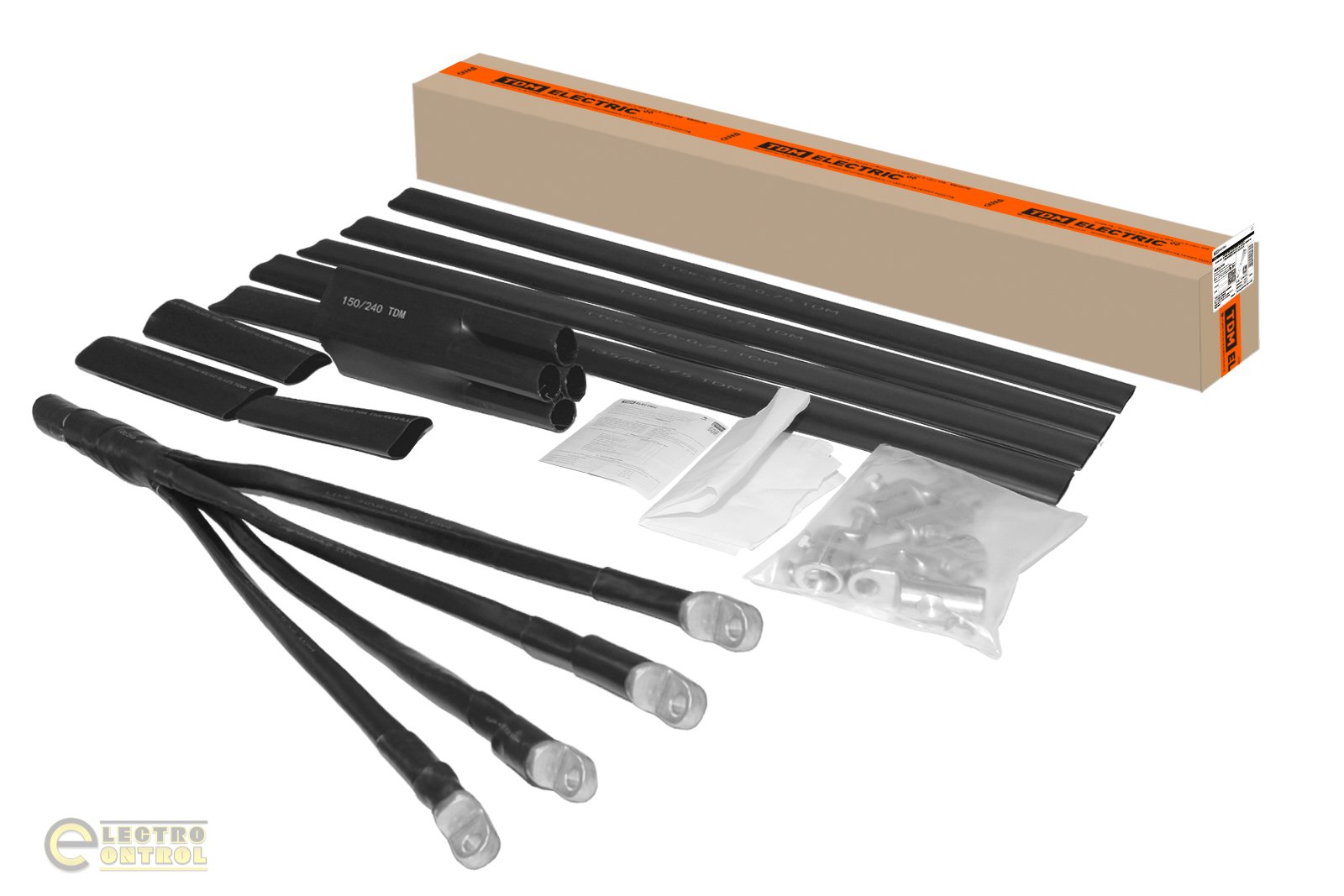

Конструкция

  • Термоусаживаемая перчатка.
  • Термоусаживаемые трубки по количеству жил кабеля.
  • Термоусаживаемые трубки на наконечники по количеству жил кабеля.
  • Болтовые наконечники.

Преимущества

  • Имеют высокие изоляционные свойства.
  • Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.
  • Применяются с кабелями как с медными, так и с алюминиевыми жилами.
  • Используется при монтаже муфт как внутренней, так и наружной установки.
  • Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и трубок, обеспечивает полную герметичность муфты после монтажа.
  • В комплекте кабельные наконечники с контактными болтами.
  • Универсальность: возможен монтаж с наконечниками под опрессовку.
  • Совместимы с кабелями с нулевой жилой пониженного сечения.

Структура условного обозначения



Наименование Артикул Характеристики
Рабочее напряжение, кВ Число жил в кабеле Диапазон сечение жил кабеля, кв. мм
Муфта 4ПКВНтп1-10/25-Б TDM SQ0556-3005 до 1 4 10/25
Муфта 4ПКВНтп1-25/50-Б TDM SQ0556-3006 25/50
Муфта 4ПКВНтп1-70/120-Б TDM SQ0556-3007 70/120
Муфта 4ПКВНтп1-150/240-Б TDM SQ0556-3008 150/240
Муфта 5ПКВНтп1-10/25-Б TDM SQ0556-3009 5 10/25
Муфта 5ПКВНтп1-25/50-Б TDM SQ0556-3010 25/50
Муфта 5ПКВНтп1-70/120-Б TDM SQ0556-3011 70/120
Муфта 5ПКВНтп1-150/240-Б TDM SQ0556-3012 150/240


Ассортимент

закрыть таблицу

Изображение Наименование Артикул Индивидуальная упаковка Транспортная упаковка
Количество, шт. Вес, кг Количество, шт. Вес, кг Габаритные размеры, мм
Длина Ширина Высота
Муфта 4ПКВНтп1-10/25-Б TDM SQ0556-3005 1 0,340 4 1,56 82,0 14,5 12,5
Муфта 4ПКВНтп1-25/50-Б TDM SQ0556-3006 1 0,450 3 1,55
Муфта 4ПКВНтп1-70/120-Б TDM SQ0556-3007 1 0,840 2 1,88
Муфта 4ПКВНтп1-150/240-Б TDM SQ0556-3008     1 1,54
Муфта 5ПКВНтп1-10/25-Б TDM SQ0556-3009 1 0,400 4 1,80
Муфта 5ПКВНтп1-25/50-Б TDM SQ0556-3010 1 0,530 3 1,90
Муфта 5ПКВНтп1-70/120-Б TDM SQ0556-3011 1 1,000 2 2,20
Муфта 5ПКВНтп1-150/240-Б TDM SQ0556-3012     1 1,80
