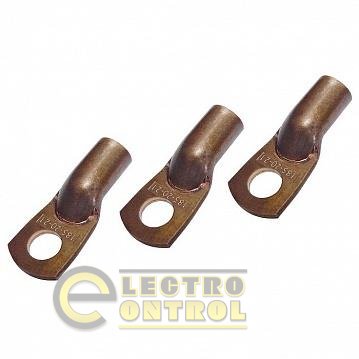

Наконечник ТМ 50-12-11 TDM
- 136019

  SQ0532-0027

  Последнее обновление наличия: 27.10.2023

  Цена: 64.77грн

  Сообщить о поступлении
- Доставка в любой город Украины в течении 2-3 рабочих дней

  Cкидки постоянным клиентам

  Оплата
  - Мы работаем по 100% предоплате
  - Минимальная сумма заказа 500 грн
  - Безналичный расчет
  - Онлайн оплата по реквизитам
  Защита покупки
  Внимание клиентам!

  Производитель TDM electric временно приостанавливает выпуск продукции. На нашем сайте доступны альтернативные товары других производителей. Мы всегда рады помочь Вам найти подходящее решение.

Описание

Назначение

Наконечники кабельные медные ТМ ГОСТ 7386-80 торговой марки TDM ELECTRIC, закрепляемые опрессовкой. Предназначены для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 300 мм2 на напряжение до 35 кВ.

Применение

Для присоединения проводов и кабелей к медным шинам и выводам электротехнических устройств.

Преимущества

Соответствуют ГОСТ 7386-80.
Материал – электротехническая медь марки М2.
Без покрытия, климатическое исполнение УХЛ3.
Рабочее напряжение до 35 кВ включительно.
Штампованная маркировка типоразмера.

Структура условного обозначения

ТМЛ - 70 - 12 - 13
Т – «Труба» – полуфабрикат, из которого изготовлен наконечник.
М – «Медь» – материал, из которого изготовлен наконечник.
70 – номинальное сечение наконечника, мм2.
12 – диаметр контактного стержня, мм.
13 – внутренний диаметр хвостовика, мм.

Ассортимент

закрыть таблицу

Наименование	Артикул	Сечение жилы, мм2	Диаметр контактного стержня, мм2	Диаметр хвостовика (d1), мм	Размеры, мм
Наименование	Артикул	Сечение жилы, мм2	Диаметр контактного стержня, мм2	Диаметр хвостовика (d1), мм	d	L	R	B
Наконечник кабельный медный под опрессовку ТМ 2,5-5-2,6 ГОСТ 7386-80 TDM	SQ0532-0002	2,5	5	2,6	5	28	5,3	10
Наконечник кабельный медный под опрессовку ТМ 4-5-3 ГОСТ 7386-80 TDM	SQ0532-0005	4	5	3	5	32	5,3	10
Наконечник кабельный медный под опрессовку ТМ 4-6-3 ГОСТ 7386-80 TDM	SQ0532-0006	4	6	3	5	32	6,4	12
Наконечник кабельный медный под опрессовку ТМ 6-5-4 ГОСТ 7386-80 TDM	SQ0532-0008	6	5	4	6	32	5,3	10
Наконечник кабельный медный под опрессовку ТМ 6-6-4 ГОСТ 7386-80 TDM	SQ0532-0009	6	6	4	6	32	6,4	12
Наконечник кабельный медный под опрессовку ТМ 10-6-5 ГОСТ 7386-80 TDM	SQ0532-0011	10	6	5	8	40	6,4	14
Наконечник кабельный медный под опрессовку ТМ 10-8-5 ГОСТ 7386-80 TDM	SQ0532-0012	10	8	5	8	40	8,4	16
Наконечник кабельный медный под опрессовку ТМ 16-6-6 ГОСТ 7386-80 TDM	SQ0532-0013	16	6	6	9	40	6,4	14
Наконечник кабельный медный под опрессовку ТМ 16-8-6 ГОСТ 7386-80 TDM	SQ0532-0014	16	8	6	9	40	8,4	16
Наконечник кабельный медный под опрессовку ТМ 25-8-7 ГОСТ 7386-80 TDM	SQ0532-0016	25	8	7	10	45	8,4	16
Наконечник кабельный медный под опрессовку ТМ 25-10-8 ГОСТ 7386-80 TDM	SQ0532-0018	25	10	8	11	50	10,5	20
Наконечник кабельный медный под опрессовку ТМ 35-8-9 ГОСТ 7386-80 TDM	SQ0532-0019	35	8	9	12	60	8,4	18
Наконечник кабельный медный под опрессовку ТМ 35-8-10 ГОСТ 7386-80 TDM	SQ0532-0022	35	8	10	13	63	8,4	20
Наконечник кабельный медный под опрессовку ТМ 35-10-10 ГОСТ 7386-80 TDM	SQ0532-0023	35	10	10	13	63	10,5	20
Наконечник кабельный медный под опрессовку ТМ 35-12-10 ГОСТ 7386-80 TDM	SQ0532-0024	35	12	10	13	63	13,0	22
Наконечник кабельный медный под опрессовку ТМ 50-8-11 ГОСТ 7386-80 TDM	SQ0532-0025	50	8	11	14	63	8,4	20
Наконечник кабельный медный под опрессовку ТМ 50-10-11 ГОСТ 7386-80 TDM	SQ0532-0026	50	10	11	14	63	10,5	22
Наконечник кабельный медный под опрессовку ТМ 50-12-11 ГОСТ 7386-80 TDM	SQ0532-0027	50	12	11	14	63	13,0	24
Наконечник кабельный медный под опрессовку ТМ 70-10-13 ГОСТ 7386-80 TDM	SQ0532-0028	70	10	13	16	65	10,5	24
Наконечник кабельный медный под опрессовку ТМ 70-12-13 ГОСТ 7386-80 TDM	SQ0532-0029	70	12	13	16	65	13,0	24
Наконечник кабельный медный под опрессовку ТМ 95-10-15 ГОСТ 7386-80 TDM	SQ0532-0030	95	10	15	19	75	10,5	28
Наконечник кабельный медный под опрессовку ТМ 95-12-15 ГОСТ 7386-80 TDM	SQ0532-0031	95	12	15	19	75	13,0	28
Наконечник кабельный медный под опрессовку ТМ 120-12-17 ГОСТ 7386-80 TDM	SQ0532-0032	120	12	17	22	81	13,0	34
Наконечник кабельный медный под опрессовку ТМ 120-16-17 ОСТ 7386-80 TDM	SQ0532-0033	120	16	17	22	81	17,0	34
Наконечник кабельный медный под опрессовку ТМ 150-12-19 ГОСТ 7386-80 TDM	SQ0532-0034	150	12	19	25	90	13,0	36
Наконечник кабельный медный под опрессовку ТМ 150-16-19 ГОСТ 7386-80 TDM	SQ0532-0035	150	16	19	25	90	17,0	36
Наконечник кабельный медный под опрессовку ТМ 185-16-21 ГОСТ 7386-80 TDM	SQ0532-0036	185	16	21	27	95	17,0	40
Наконечник кабельный медный под опрессовку ТМ 185-20-21 ГОСТ 7386-80 TDM	SQ0532-0037	185	20	21	27	95	21,0	40
Наконечник кабельный медный под опрессовку ТМ 240-16-24 ГОСТ 7386-80 TDM	SQ0532-0038	240	16	24	32	105	17,0	48
Наконечник кабельный медный под опрессовку ТМ 240-20-24 ГОСТ 7386-80 TDM	SQ0532-0039	240	20	24	32	105	21,0	48
