Характеристики

  • Тип изделия: щит
  • Монтаж: внутренний
  • Материал: металл
  • Внутреннее наполнение: щиты этажные
  • Дверца: непрозрачная
  • Высота: 1275
  • Ширина: 960
  • Глубина: 157
  • Пылевлагозащита: IP31
  • Серия: ЩЭ
  • Кол-во счётчиков: 6
Используются для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводноoучетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводноoучетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки телеo и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.

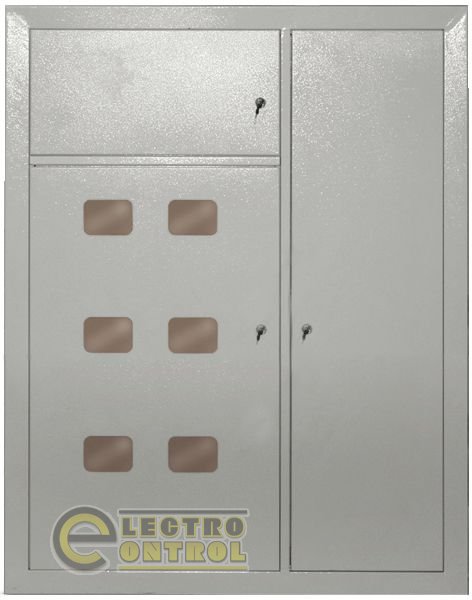

 На данной странице интернет-магазина eschop (Электроконтроль), Вы можете ознакомиться и купить корпус металлический ЩЭ-6-1270 36 УХЛ3 IP31 MKM42-06-1270-31 IEK. Такие металлические корпуса применяются для монтажа этажных распределительных щитов, необходимых для приема и распределения электричества в квартирных и общественных постройках, кроме этого для предохранения отходящих линий при перегрузах и замыканиях.

Сварной металлический корпус имеет три отсека: вводно-учетнный слаботочного оборудования и распределительный отсеки.
Особенность: в отсеке слаботочного оборудования имеются перфорированные профили для прокладки телефонных линий, теле- и радиосетей, сетей сигнализации охраны, домофонов и т. д. Металлический корпус служит не меньше 25 лет.

Особенности конструкции:
1. Имеется набор для навески и заземления металлического корпуса.
2. С помощью вспомогательного кожуха есть возможность навесного исполнения.
3. Щит можно монтировать после пролаживания магистральной линии.
4. Застекленные окна дверцы вводно-учетного отсека для удобства снятия показаний счетчика.
5. Благодаря съемной монтажной раме можно без запасных переходников монтировать любые виды однофазных или трехфазных счетчиков.
6. Учетный отсек можно пломбировать.
7. Каждый отсек имеет отдельную дверцу и ключи для каждого из них разные.

Комплектация:DIN-рейки, изоляторы на DIN-рейку, знаки «Высокое напряжение» и «Заземление», шины N 6×9 8/1, шины N 6×9 8/2, метизы, сжим У733М.

Технические характеристики:

  • Вид установки - встраиваемый
  • Степень защиты - IP31
  • Толщина металла, мм - 1,0
  • Тип покрытия - порошковое, шагрень
  • Номинальный ток для одной квартиры, А – 50
  • Тип применяемых аппаратов - модульные
  • Угол открытия двери - 105°
  • Цвет - RAL 7035
  • Климатическое исполнение - УХЛ3
