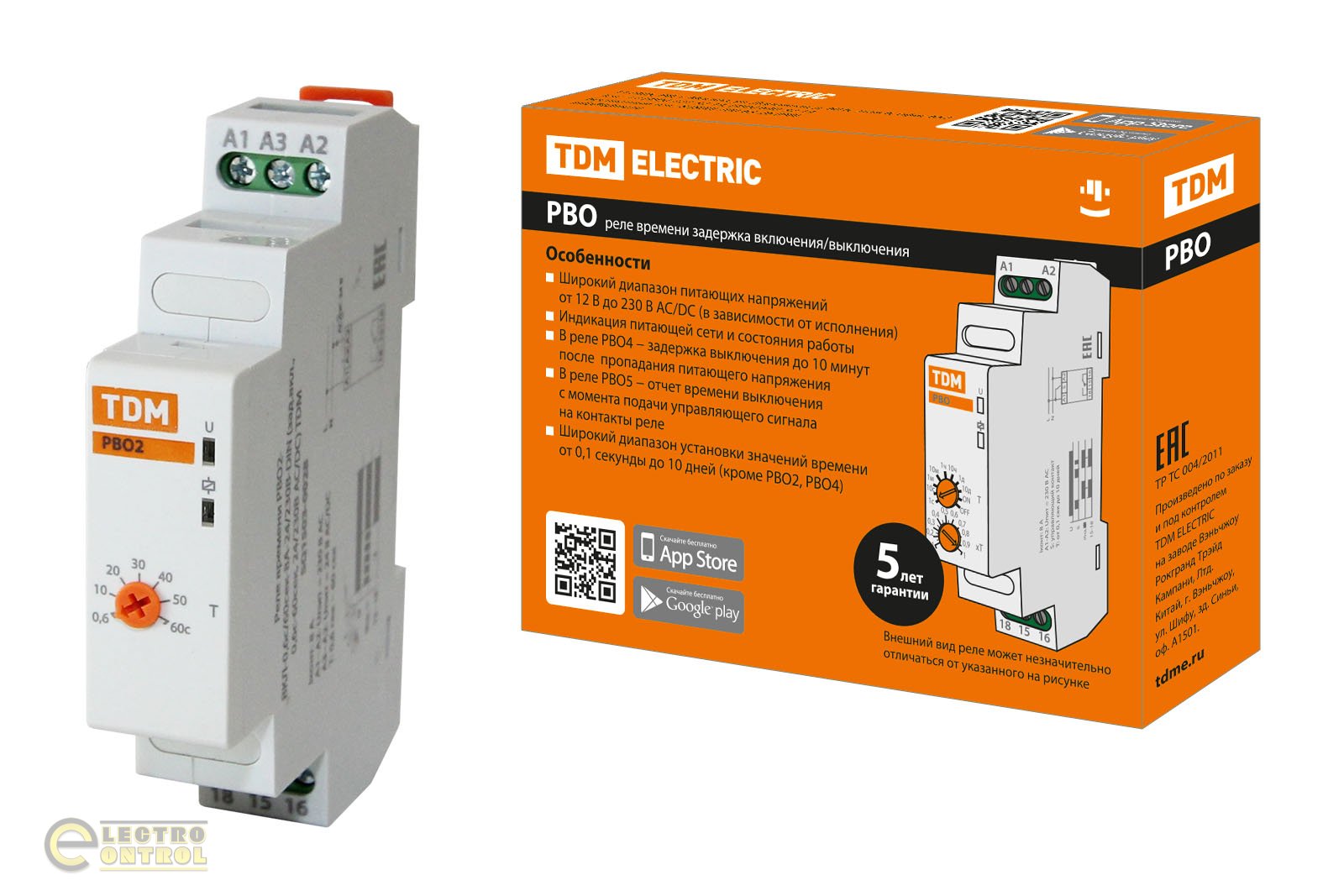

Реле времени РВО2-ВКЛ-0,6с/60сек-8А-24/230В-DIN (зад.вкл., 0,6с-60сек, 24/230В AC/DC) TDM

ОПИСАНИЕ

Назначение

• Для коммутации электрических цепей с определенными, предварительно установленными выдержками времени.

Применение

• Применяются в схемах автоматики как комплектующее изделие.

Материалы

• Корпус реле выполнен из не поддерживающего горения пластика.

Конструкция

• Реле ставятся на DIN-рейку и становятся в общий ряд с автоматическими выключателями и УЗО.
• Реле имеют индикацию питающей сети и индикацию состояния работы.
• Ряд моделей имеют режим работы с управляющим контактом (сигналом) - S.

Преимущества

• РВД: реле для двигателя «звезда-треугольник» - уменьшение пусковых токов при запуске асинхронных электродвигателей.
• Группа РВО: 5 исполнений – одно командные (задержка включения/выключения).
• РВО2: задержка включения до 60 секунд - самое бюджетное исполнение в линейке.
• РВО4: задержка выключения до 10 минут после пропадания питающего напряжения.
• РВО5: задержка выключения – работает с управляющим сигналом.
• РВЦ: циклическое - возможна установка задержки времени до 100 дней.
• РВМ – многофункциональное: имеет 10 режимов работы: задержка включения/выключения, цикл (одно время), формирователь импульса, бистабильное реле и др.

Схемы подключения к сети





Схемы работы РВД, РВО1-РВО5, РВЦ





Схемы работы реле РВМ





Схемы работы реле РВМЦ





Наименование параметра	Значение
Название реле	РВД	РВМ	РВЦ	РВМЦ
Тип реле	Звезда-треугольник	Многофунк-циональное	Циклическое	Многофункциональное цифровое
Диапазон времени	0,1 с - 10 мин (в режиме «звезда»)	0,1 сек - 10 дней	T1 - 0,1 сек - 100 дней	1 сек – 99 часов 59 минут 59 секунд
	75 мс / 150 мс (звезда - треугольник)		T2 - 0,1 сек - 100 дней
Номинальное рабочее напряжение, В	24-230 АС/DC	12-230 АС/DC	230АС	24-230 В АС/DC
Номинальная частота переменного тока, Гц	50
Номинальный ток контактов реле, А	2х8	8		2х8
Точность установки времени	±5%
Погрешность отчетов времени	±0,2%
Тип контакта	2р (переключающие)	1р (переключающий)		1р (переключающий) + 1но (нормально открытый)
Диапазон рабочих температур, 0С	От -5 до +40
Время хранения информации от аккумулятора, лет	нет			10
Электрическая износостойкость	100 000
Механическая износостойкость	1 000 000
Вес не более, кг	0,06			0,11
Сечение присоединяемых проводников, мм2	0,5-1
Способ установки	DIN-рейка
Степень защиты	IP20

Наименование параметра	Значение
Название реле	РВО1	РВО2	РВО3	РВО4	РВО5
Тип реле	Задержка включения		Задержка выключения
			Обычное	Без питания	С упр. сигн.
Диапазон времени	0,1 сек - 10 дней	0,6 сек - 60 сек	0,1 сек - 10 дней	0,1 сек - 10 мин	0,1 сек - 10 дней
Номинальное рабочее напряжение, В	12-230 АС/DC	24/230 АС/DC		24-230 В АС/DC	230 АС
Номинальная частота переменного тока, Гц	50
Номинальный ток контактов реле, А	8
Точность установки времени	±5%
Погрешность отчетов времени	±0,2%
Тип контакта	1р(переключающий)
Диапазон рабочих температур, 0С	От -5 до +40
Время хранения информации от аккумулятора, лет	нет
Электрическая износостойкость	100 000
Механическая износостойкость	1000000
Вес не более, кг	0,06
Сечение присоединяемых проводников, мм2	0,5-1
Способ установки	на DIN-рейку
Степень защиты	IP20



Ассортимент

закрыть таблицу

Изображение	Наименование	Артикул	Тип реле	Мин/макс. интервал времени	Номинальный ток контактов реле, А	Номинальное напряжение, В	Тип контакта
	Реле времени РВД-0,1с/10мин-75мс/150мс-2х8А-24/230В-DIN ("звезда-треугольник", 24-230В АС/DC) TDM	SQ1503-0024	«Звезда-треугольник»	0,1с/10мин-звезда 75мс/150мс-треугольник	2х8	24-230 АС/DC	2р (переключающие)
	Реле времени РВМ-0,1с/10дн-8А-12/230В-DIN (многофункц., 10реж., 0,1с-10дней, 12-230В AC/DC) TDM	SQ1503-0025	Многофункциональное	0,1с/10дн	8	12-230 АС/DC	1р (переключающий)
	Реле времени РВМЦ-1с/100час-2х8А-24/230В-DIN (мнф.цифр., 24реж., 1с-100час, 24-230В АС/DC) TDM	SQ1503-0026	Многофункциональное цифровое	1с/100час	2х8	24-230 АС/DC	1р (переключающий) + 1но (нормально открытый)
	Реле времени РВО1-ВКЛ-0,1с/10дн-8А-12/230В-DIN (зад.вкл., 0,1с-10дней, 12-230В AC/DC) TDM	SQ1503-0027	Задержка включения	0,1с/10дн	8	12-230 АС/DC	1р (переключающий)
	Реле времени РВО2-ВКЛ-0,6с/60сек-8А-24/230В-DIN (зад.вкл., 0,6с-60сек, 24/230В AC/DC) TDM	SQ1503-0028	Задержка включения	0,6с/60сек	8	24/230 АС/DC	1р (переключающий)
	Реле времени РВО3-ВЫК-0,1с/10дн-8А-24/230В-DIN (зад.выкл., 0,1с-10дней, 24/230В AC/DC) TDM	SQ1503-0029	Задержка выключения	0,1с/10дн	8	24/230 АС/DC	1р (переключающий)
	Реле времени РВО4-ВЫКП-0,1с/10мин-8А-24/230В-DIN (зад.выкл.-без пит., 0,1с-10мин, 24-230В AC/DC) TDM	SQ1503-0030	Задержка выключения (без питания)	0,1с/10мин	8	24-230 АС/DC	1р (переключающий)
	Реле времени РВО5-ВЫКС-0,1с/10дн-8А-230В-DIN (зад.выкл.-упр.сигн., 0,1с-10дней, 230В AC) TDM	SQ1503-0031	Задержка выключения (с управляющим сигналом)	0,1с/10дн	8	230 АС	1р (переключающий)
	Реле времени РВЦ-0,1с/100дн-8А-230В-DIN (циклическое, 0,1с-100дней, 230В AC) TDM	SQ1503-0032	Циклическое	0,1с/100дн	8	230 АС	1р (переключающий)
