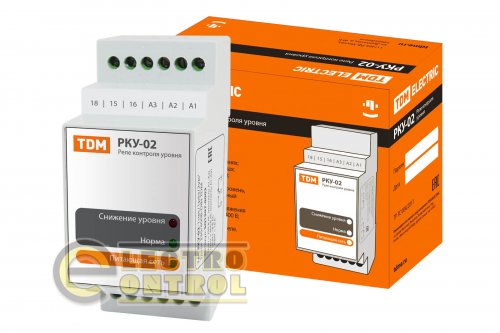

РКУ-02-1нас/1рез/2ур/3датч-230/400В-DIN (без датчиков) TDM

ОПИСАНИЕ

Назначение

• Предназначены для контроля и поддержания заданного уровня токопроводящих жидкостей, управления электродвигателями насосных установок, управление электромагнитными клапанами, задвижками и вентилями

Применение

• Контроль уровня жидкости в колодцах, резервуарах, цистернах, бассейнах, танкерах, аккумулирующих баках, канализационных стоках.

Материалы

• Корпус реле выполнен из не поддерживающего горение пластика,
• Датчики контроля уровня изготовлены из нержавеющей стали.

Конструкция

• Работа реле базируется на кондуктометрическом методе определения наличия жидкости, который основан на электрической проводимости жидкостей и возникновении микротока между электродами датчиков.
• Реле используют для контроля уровней следующих жидкостей: вода (водопроводная, родниковая, дождевая, морская), жидкости с низким содержани¬ем алкоголя (пиво, вино и др.), молоко, кофе, сточные воды, жидкие удобрения.
• Не использовать для следующих жид¬костей: дистиллированная вода, бензин, керосин, масло, этиленгликоли, краски, сжиженный газ.

Преимущества

• Реле имеют переключающие контакты, что позволяет использовать их для работы как в режиме наполнения, так и в режиме слива.
• РКУ-02, РКУ-03, РКУ-04 могут питаться как от напряжения 230 В, так и от 400 В.
• РКУ-03 используется для перекачки жидкости из скважины в резервуар и производит защитное отключение насоса в режиме сухого хода (снижение уровня жидкости в скважине ниже минимального).
• РКУ-04 используется в местах, где недопустимо переполнение колодцев, котлованов, водосборных и прочих емкостей. Реле работает с 2-мя насосами, и для равномерного использования их ресурса реле производит их поочередное включение. В случае чрезвычайной ситуации оба насоса включаются одновременно.

Сравнительная таблица аналогов по сериям



TDM ELECTRIC	Евроавтоматика	Lovato Electric	Реле и автоматика
РКУ-01	PZ-829	LVM20	РКУ-1М, EBR-01
РКУ-02	PZ-829	LVM20	РКУ-1М, EBR-01
РКУ-03		LVM40	EBR-02
РКУ-04		LVM40



Схемы подключения к сети

Схемы работы реле



Параметр	РКУ-01	РКУ-02			РКУ-03	РКУ-04
Номинальное напряжение, В	230 В АС	230/400 В АС
Номинальный ток контактов, А	5	10
Количество контролируемых уровней	2	2		4 (2 скважина + 2 резервуар)		2
Количество используемых датчиков контроля уровня	3	3		6		3
Максимальная длина провода (от реле до датчика), м	100
Напряжение питания датчика, не более, В	8	10
Ток потребления датчика, не более, мА	2
Потребляемая мощность, ВА	3,2	2
Чувствительность, кОм	50
Задержка переключения контакта при срабатывании, мс	80	20
Задержка переключения контакта при возврате, мс	160	20
Типы жидкостей	вода (водопроводная, родниковая, дождевая), жидкости с низким содержанием алкоголя (пиво, вино и др.), молоко, кофе, сточные воды, жидкие удобрения
Количество индикаторов состояния	2	3		6		3
Механическая износостойкость, циклов	5 000 000	10 000 000
Электрическая износостойкость, циклов	100 000
Диапазон рабочих температур, 0С	от -10 до +50
Тип контакта	1р (переключающий)					2р (переключающие)
Способ установки	В цокольный разъем Р8Ц		DIN-рейка
Вес, кг	0,15



Ассортимент

закрыть таблицу

Фото	Наименование	Артикул	Номинальное напряжение	Кол-во необходимых датчиков	Логика работы	Способ установки	Транспортная упаковка
							Вес, кг	Количество, шт.	Габаритные размеры, мм
									Длина	Ширина	Высота
	РКУ-01-1нас/1рез/2ур/3датч-230В-8Ц (без датчиков) TDM	SQ1507-0002	230 В АС	3	Управление насосом в резервуаре в режиме «наполнение» или «дренаж»	Под разъем Р8Ц	16,50	100	470	270	240
	РКУ-02-1нас/1рез/2ур/3датч-230/400В-DIN (без датчиков) TDM	SQ1507-0003	230/400 В АС	3	Управление насосом в резервуаре в режиме «наполнение» или «дренаж»	DIN-рейка	13	100	390	225	380
	РКУ-03-1нас/2рез/4ур/6датч-230/400В-DIN (без датчиков) TDM	SQ1507-0004	230/400 В АС	6	Перекачка жидкости из скважины в резервуар, контроль уровня в обеих средах	DIN-рейка	14	100	390	225	380
	РКУ-04-2нас/1рез/2ур/3датч-230/400В-DIN (без датчиков) TDM	SQ1507-0005	230/400 В АС	3	Поочередное или суммарное включение 2-х насосов	DIN-рейка	14	100	390	225	380

Фото	Наименование	Артикул	Транспортная упаковка
			Вес, кг	Количество, шт.	Габаритные размеры, мм
					Длина	Ширина	Высота
	ДКУ-01х3 датчики контроля уровня для РКУ (3 шт.) TDM	SQ1507-0001	13	210	250	250	300
