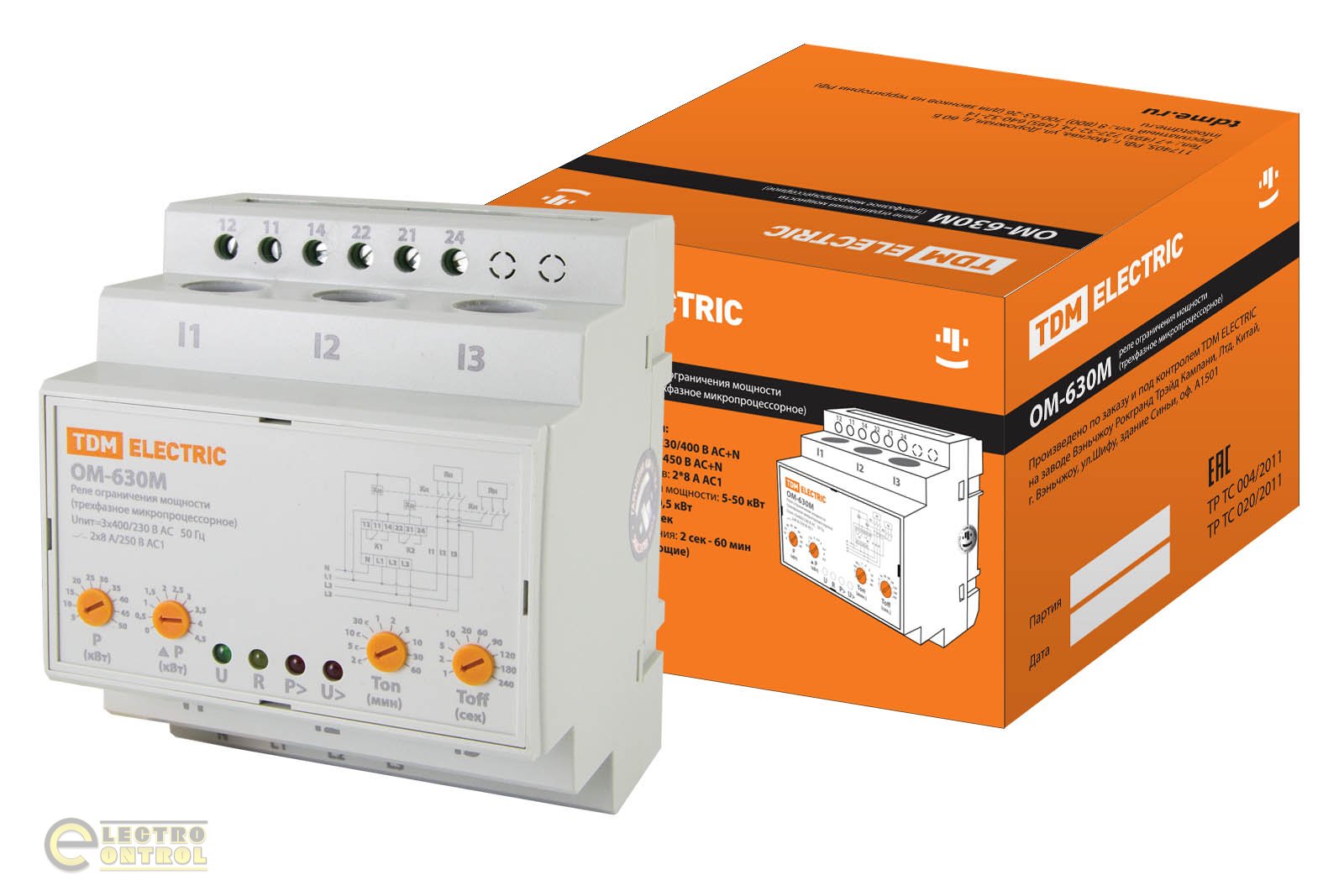

ОМ-630М 5/50-3Н-01 (3ф, 5-50кВт, 4мод, сумм. расчет, с реле напр.) TDM

ОПИСАНИЕ

Назначение

• Предназначены для постоянного контроля потребляемой мощности и отключения нагрузки при превышении установленного лимита мощности в однофазных, трехфазных электрических сетях переменного тока.

Применение

• Равномерное распределение потребляемой мощности между арендаторами для контроля общей выделенной мощности.
• Контроль за используемой потребителем электрической мощностью при введении лимитов потребления электроэнергии.
• Защита изношенных сетей от недопустимых перегрузок, связанных с подключением мощных нагрузок.
• Контроль несанкционированных подключений к электрической сети потребителя.

Материалы

• Корпус ограничителя выполнен из не поддерживающего горение пластика.

Конструкция и принцип работы

• Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока. Сигналы, пропорциональные напряжению сети и току, преобразуются в цифровой код, и далее производится расчет действующего значения потребляемой мощности отдельно по каждой фазе.
• При превышении установленного лимита потребляемой мощности ограничитель отключает нагрузку на установленное время. Нагрузка должна подключаться к сети с использованием контактора.
• Повторное включение нагрузки производится автоматически через установленное время.
• Ограничитель ОМ-630М работает по логике суммарного варианта расчета потребляемой мощности: нагрузка отключается при условии достижения в сумме по 3-м фазам величины мощности, установленной на лицевой панели. При этом нагрузка может быть как симметричной, так и не симметричной.

Преимущества

• Контроль потребления мощности на вводе в сеть потребителя.
• Способность подключать нагрузку при обрыве нулевого проводника.
• Способность защищать нагрузку от повышения (более 260 В) и понижения (менее 160 В) напряжения сети.
• Защита от перегрузки и короткого замыкания (при превышении током заданного значения в 6 раз нагрузка отключается в течение 0,1 секунды).
• Для ОМ-630М сохранение работоспособности при питании от 1-й фазы.
• Ограничитель имеет 2 исполнительных реле, первое управляет контактором, а второе можно использовать для сигнализации (звуковой, световой или подачи сигнала на пульта управления) срабатывания ограничителя.
• Продукция имеет привлекательную цену: ниже большинства представленных на рынке аналогов.

Схема подключения к сети

Схема работы ограничителя

енование параметра	Значение
	ОМ-1	ОМ-630М
Номинальное напряжение сети, В	230 АС	3х230/400 АС+N
Рабочее напряжение сети, В	50-450 АС	3х50-450 АС+N
Номинальная частота, Гц	50
Номинальный ток контактов реле, А	2х8 АС
Тип контактов	2р (переключающие)
Диапазон ограничения мощности, кВт	3-30	5-50
Дискретность изменения значения мощности, кВт	0,25	0,5
Защита по току перегрузки на фазу, А*	150	230
Погрешность измерения тока, %	≤3	≤3 (до 200 А) ≤10 (от 200 до 230 А)
Задержка отключения, Toff, сек	1-240
Задержка повторного включения, Ton	2 сек – 60 мин
Верхний порог напряжения, В	260
Верхнее значение гистерезиса, В	254
Нижний порог напряжения, В	160
Нижний значение гистерезиса, В	166
Время срабатывания при верхнем пороге напряжения, сек	0,1
Время срабатывания при нижнем пороге напряжения, сек	5
Погрешность измерения напряжения в диапазоне 50-450 В, %	≤1
Диапазон рабочих температур, oС	От -25 до +50
Степень защиты	IP20
Потребляемая мощность, не более, Вт	3
Диаметр сквозных отверстий измерительных цепей, мм	10,5
Механическая износостойкость, циклов	10 000 000
Электрическая износостойкость, циклов	100 000
Способ монтажа	DIN-рейка





* При токах свыше указанных значений ограничителя будут отключать нагрузку через время Toff





Ассортимент

закрыть таблицу

Изображение	Наименование	Артикул	Диапазон контроля мощности, кВт	Шаг изменения мощности, кВт	Задержка отключения, Toff, сек	Задержка повторного включения, Ton
	Реле ограничения мощности ОМ-1 3/30-Н-01 (1ф, 3-30кВт, 4мод, с реле напр.) TDM	SQ1505-0003	3-30	0,25	1-240	2 сек -60 мин
	Реле ограничения мощности ОМ-630М 5/50-3Н-01 (3ф, 5-50кВт, 4мод, сумм. расчет, с реле напр.) TDM	SQ1505-0004	5-50	0,5	1-240	2 сек -60 мин



Назначение

Для контроля потребления мощности в однофазных сетях переменного тока и отключения потребителя в случае превышения установленного лимита мощности.

Применение

равномерное распределение потребляемой мощности между арендаторами для контроля общей выделенной мощности; контроль за используемой потребителем электрической мощностью при введении лимитов потребления электроэнергии; защита изношенных сетей от перегрузок, связанных с подключением мощных нагрузок; контроль несанкционированных подключений к электрической сети потребителя.

Материалы

корпус реле выполнен из не поддерживающего горение пластика

Конструкция и принцип работы

Ограничитель ОМ-3 контролирует величину напряжения и величину потребляемого тока нагрузки встроенным трансформатором тока. Ограничитель ОМ-611 работает через внешний трансформатор тока. Сигналы, пропорциональные напряжению сети и току, поступают в вычислительный блок, где производится расчет действующего значения потребляемой мощности. При превышении установленного лимита потребляемой мощности ограничитель отключает нагрузку на заданное время, которое устанавливается регулятором на лицевой панели. При контроле значения мощности более 2 кВА необходимо использование контактора.

Преимущества

ограничитель обеспечивает контроль потребления мощности на вводе в сеть потребителя; ограничитель ОМ-3 имеет удобную двухпозиционную защелку на DIN-рейку, фиксируемую в обоих положениях; ограничитель ОМ-611 работает с внешним трансформатором тока, поэтому диапазон контролируемой мощности лимитирован только номинальным током измерительного трансформатора тока, подключаемого к нему; ОМ-611 имеет дополнительную функцию реле напряжения, обеспечивающую защитное отключение нагрузки при выходе питающего напряжения из диапазона 160-260 В; на корпусе наклеена фирменная защитная голограмма TDM ELECTRIC, подтверждающая качество изделия; продукция имеет привлекательную цену ниже большинства имеющихся на рынке аналогов.

Схемы подключения к сети



Наименование параметра	ОМ-3	ОМ-611
Напряжение питания АС, В	230
Максимальный ток контактов, А	16	8
Номинальная частота, Гц	50
Тип контактов	1Р (переключающий)
Диапазон ограничения мощности, кВт (тока А, для ОМ-611)	0,5-5* (регулируется)	0,5-5** (регулируется)
Дискретность изменения значения мощности, кВт (тока А, для ОМ-611)	0,5	0,5
Задержка отключения, сек	1,5	2-40 (регулируется)
Задержка повторного включения, сек	10-100 (регулируется)	15-300 (регулируется)
Погрешность измерения напряжения, %	≤2
Погрешность измерения тока, %	≤3
Отключение при повышении напряжения сети, В	нет	260
Отключение при понижении напряжения сети, В	нет	160
Способ работы ограничителя	прямое измерение потребляемой мощности	подключение через трансформатор тока
Диапазон рабочих температур, С	от -25 до +50
Степень защиты	IP20
Потребляемая мощность, не более, Вт	0,85
Механическая износостойкость, циклов	10 000 000
Электрическая износостойкость, циклов	100 000
Способ монтажа	DIN-рейка 35 мм



Ассортимент

закрыть таблицу

Изображение	Наименование	Артикул	Диапазон контроля мощности, кВА (тока, А, для ОМ-611)	Шаг измерения мощности, кВА (тока, А, для ОМ-611)	Время отключения нагрузки, сек	Время повторного включения, сек
	Реле ограничения мощности ОМ-3 0,5/5-01 TDM	SQ1505-0001	0,5-5 (регулируется)	0,5	1,5	10-100 (регулируется)
	Реле ограничения мощности ОМ-611 0,5/5-01 TDM	SQ1505-0006			2-40 (регулируется)	15-300 (регулируется)
