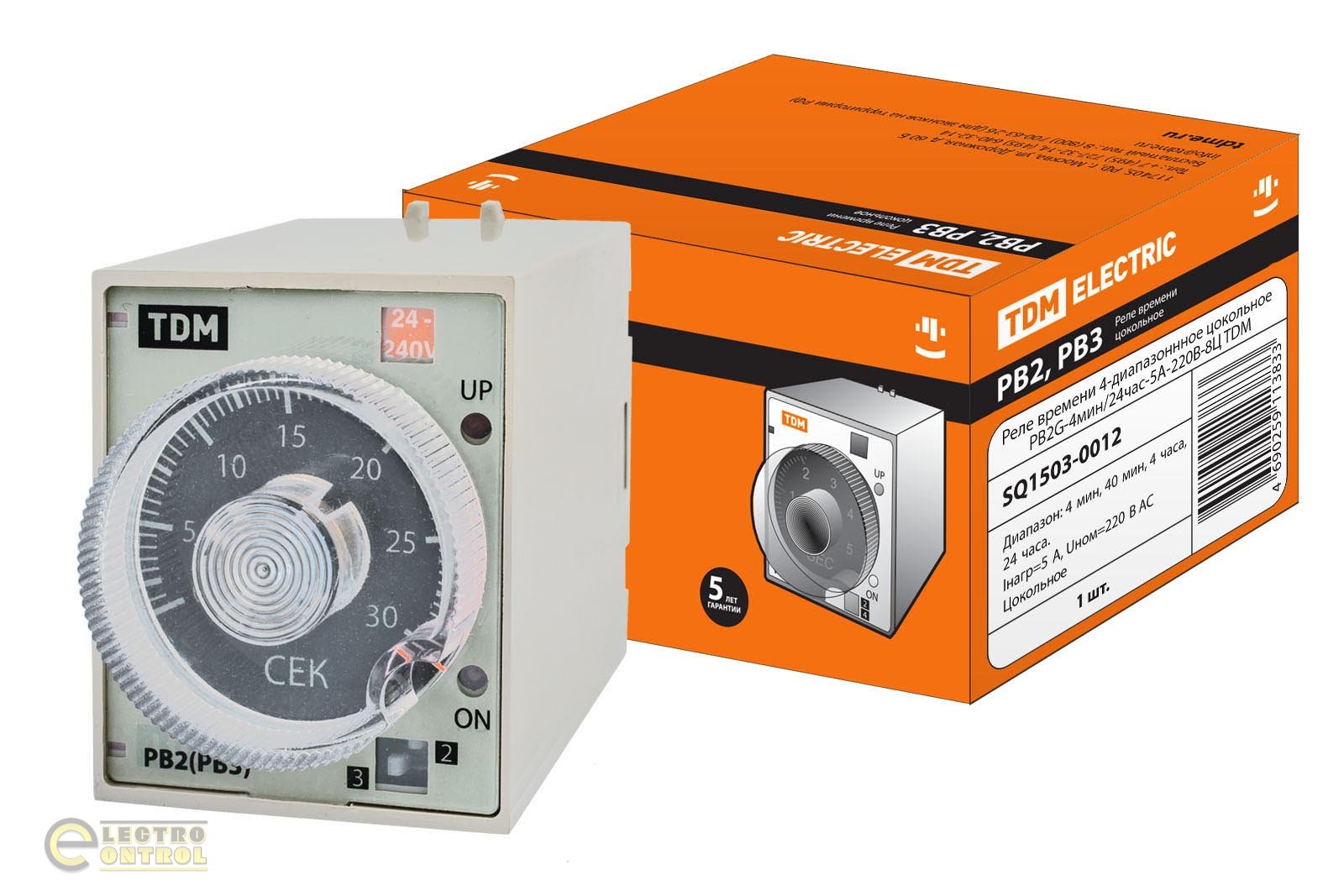

Реле времени РВ2G-4мин/24час-5A-230В-8Ц TDM

Ассортимент

Ассортимент реле РВ1-РВ4
Фото	Номенклатура	Наименование	Мин/макс. Интервал времени	Номинальный ток, А	Номинальное напряжение, В	Способ установки	Транспортная упаковка
							Кол-во, шт	Вес, кг	Размер, см
	SQ1503-0007	Реле времени РВ1A-2реж-1сек/10мин-5А-220В-8Ц TDM	1сек/10мин	5	220 АС	Под разъем Р8Ц	100	16	47х27х24
	SQ1503-0008	Реле времени РВ1C-2реж-6сек/60мин-5А-220В-8Ц TDM	6сек/60мин	5	220 АС	Под разъем Р8Ц	100	16	47х27х24
	SQ1503-0009	Реле времени РВ1E-2реж-3мин/30час-5А-220В-8Ц TDM	3мин/30час	5	220 АС	Под разъем Р8Ц	100	16	47х27х24
	SQ1503-0010	Реле времени РВ2A-0,5сек/3мин-5A-220В-8Ц TDM	0,5сек/3мин	5	220 АС	Под разъем Р8Ц	100	20	47х27х24
	SQ1503-0011	Реле времени РВ2D-10сек/60мин-5A-220В-8Ц TDM	10сек/60мин	5	220 АС	Под разъем Р8Ц	100	20	47х27х24
	SQ1503-0012	Реле времени РВ2G-4мин/24час-5A-220В-8Ц TDM	4мин/24час	5	220 АС	Под разъем Р8Ц	100	20	47х27х24
	SQ1503-0013	Реле времени РВ3A-0,5сек/3мин-5A-24/220В-8Ц TDM	0,5сек/3мин	5	24/220 АС/DC	Под разъем Р8Ц	100	20	47х27х24
	SQ1503-0014	Реле времени РВ3G-4мин/24час-5A-24/220В-8Ц TDM	4мин/24час	5	24/220 АС/DC	Под разъем Р8Ц	100	20	47х27х24
	SQ1503-0015	Реле времени РВ41-0,1сек/9990час-5А-220В-8Ц/Щ TDM	0,1сек/9990час	5	220 АС	В вырез в щитке	100	16	65х33х27

Ассортимент реле РВ5 (циклические)
Фото	Номенклатура	Наименование	Время вкл. х время выкл.	Номинальный ток, А	Номинальное напряжение, В	Способ установки	Транспортная упаковка
							Кол-во, шт	Вес, кг	Размер, см
	SQ1503-0016	Реле времени РВ51-2Т-60х60cек-5А-220В-8Ц/Щ TDM	60х60 сек	5	220 АС	В вырез в щитке	60	16	42х37х32
	SQ1503-0017	Реле времени РВ52-2Т-6х6мин-5А-220В-8Ц/Щ TDM	6х6 мин	5	220 АС	В вырез в щитке	60	16	42х37х32
	SQ1503-0018	Реле времени РВ53-2Т-60х60мин-5А-220В-8Ц/Щ TDM	60х60 мин	5	220 АС	В вырез в щитке	60	16	42х37х32





Аксессуары
Изображение	Наименование	Артикул
	Р8Ц – разъем цокольный 8-pin на DIN-рейку/монтажную плоскость TDM	SQ1503-0019
	КР-57 – крепление в вырез щитка для реле РВ2/РВ3 TDM	SQ1503-0020





Назначение

• для коммутации электрических цепей с определенными, предварительно установленными выдержками времени.

Применение

• применяются в схемах автоматики как комплектующее изделие.

Материалы

• корпус из негорючего самозатухающего пластика.

Конструкция

• реле времени РВ1-РВ5 имеют цокольные контакты 8-pin и устанавливаются на din-рейку или монтажную плоскость при помощи разъема Р8Ц;
• в комплектацию и к реле РВ2 и РВ3 входят 4 сменные шкалы, позволяющие менять различные временные диапазоны;
• реле РВ4 устанавливается в вырез щитка 45х55 мм;
• циклическое реле времени серии РВ5 позволяют установить максимальную цикличность срабатывания - 60 минут.

Преимущества

• реле времени серии РВ1-РВ3 при сохранении надежности и точности срабатывания являются самыми доступными реле на рынке;
• использование цокольного разъема Р8Ц позволяет быстро заменить старое реле на новое при выходе его из строя или при необходимости изменения функциональности или временных параметров;
• реле РВ1 имеют на лицевой панели переключатель режимов работы (режим А: задержка включения – контакт 2Р, режим В: задержка включения контакт 1Р плюс индикация питающего напряжения – контакт 1Р);
• реле времени РВ2 и РВ3 могут устанавливаться в вырез в щитке при помощи дополнительного крепления КР-57;
• реле времени серии РВ3 могут работать при напряжении 24-220В АС/DC;
• электронное цокольное реле РВ4 позволяет объединить в одном исполнении широчайший временной диапазон 0,1сек-9990час;
• циклические реле времени РВ5 имеются 2 независимые выдержки времени: включения и отключения, что позволяет получить необходимую гибкость в задании цикла управления технологическим процессом.

Аксессуары

Реле РВ1-РВ5 подключаются к сети при помощи разъема Р8Ц.

Реле РВ2, РВ3 могут устанавливаться в вырез щитка при помощи крепления КР-57

Схемы подключения к сети:

Контакты 2 и 7 предназначены для питания реле, контакты 4-1-3 и 5-8-6 – рабочие переключающие контакты реле (нормально замкнутые 1-4 и 8-5, нормально разомкнутые 1-3 и 8-6).

Примечание: в реле серии РВ5 имеется контакт 1Р – контакты 4-1-3 – не рабочие.

Схемы работы реле







Схема работы реле РВ1 (в режиме работы А)и реле РВ4	Схема работы реле РВ1 (в режиме работы В)
Схема работы реле РВ2, РВ3	Схема работы реле РВ5



Расшифровка сокращений:
Н.З. – нормально замкнутый контакт,
Н.Р. – нормально разомкнутый контакт,
Tуст – установленное (запрограммированное) время,
Tп - время перезагрузки реле,





Наименование параметра	РВ1	РВ2	РВ3	РВ4
	Номинальный ток нагрузки In, А	5
Номинальное напряжение, В	230 AC		24-230 АС/DC	230 AC
Номинальная частота переменного тока, Гц	50
Потребляемая мощность, не более, ВА	2			10
Устанавливаемые максимальные задержки времени	РВ1А: 1сек, 10сек, 1мин, 10мин  РВ1С: 6сек, 60сек, 6 мин, 60мин  РВ1Е: 3мин, 30мин, 3час, 30час	РВ2A: 0,5сек, 5сек, 30 сек, 3 мин  РВ2D: 10сек, 100сек, 10мин, 60мин  РВ2G: 4 мин, 40мин, 4час, 24час	РВ3A: 0,5сек, 5сек, 30 сек, 3 мин  РВ3G: 4 мин, 40мин, 4час, 24час	0,1сек-9990час
Погрешность отчета времени, не более	2%
Время перезагрузки*, не более, с	0,1	0,5
Режимы работы	Режим А: задержка включения  Режим В: задержка включения, индикация питающего напряжения	- задержка включения;  - индикация питающего напряжения		- задержка включения
Тип контакта	В режиме работы А: - 2р (переключающий)  В режиме работы В: - 1р основной (переключающий); - 1р доп.контакт (переключающий) - индикация питающего напряжения	- 1р основной (переключающий); - 1р доп.контакт (переключающий) - индикация питающего напряжения		- 2р (переключающий)
Диапазон рабочих температур, 0С	-10 - +55
Электрическая износостойкость, не менее, циклов	105
Механическая износостойкость, не менее, циклов	106	107
Вес, не более, кг	0,16	0,1
Способ установки	С использованием цокольного разъема 8-pin Р8Ц (на din-рейку или монтажную плоскость)	С использованием цокольного разъема 8-pin Р8Ц (на din-рейку или монтажную плоскость)  При дополнительном использовании крепления КР-57 устанавливается в вырез щитка 45х55 мм		В вырез щитка 45х45 мм (подключение контактов с помощью разъема Р8Ц)
Установка и отображение времени	Механический регулятор			ЖК-дисплей
* - время перезагрузки – минимальный отрезок времени с момента отключения питающей сети до момента начала следующего цикла

Наименование параметра	РВ5
Номинальный ток нагрузки In, А	5
Номинальное напряжение, В	230 AC
Номинальная частота переменного тока, Гц	50
Потребляемая мощность, не более, ВА	2
Устанавливаемые максимальные выдержки времени: ВКЛхОТКЛ	РВ51: 60х60 сек  РВ52: 6х6 мин  РВ53: 60х60 мин
Погрешность отчета времени, не более	2%
Режимы работы	- циклический (две независимых выдержки времени)
Тип контакта	- 1р (переключающий)
Диапазон рабочих температур, 0С	-10 - +55
Электрическая износостойкость, не менее, циклов	105
Механическая износостойкость, не менее, циклов	106
Вес, не более, кг	0,21
Способ установки	В вырез щитка 50х62 мм (подключение контактов с помощью разъема Р8Ц)
