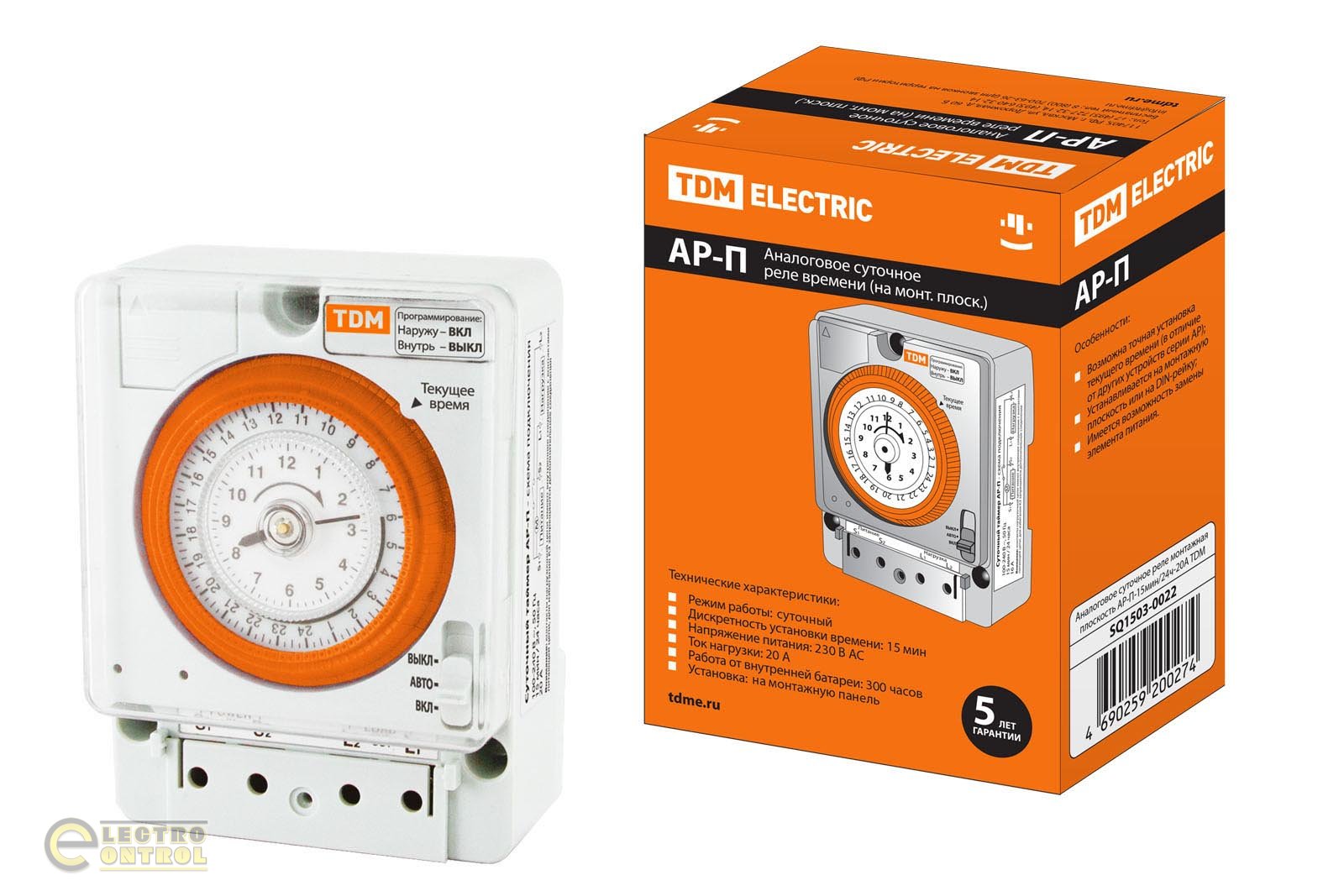

- Аналоговое суточное реле АР-П-15мин/24ч-20А (монт.плоскость) TDM-
134843SQ1503-0022Последнее обновление наличия: 27.10.2023
 Доставка в любой город Украины в течении 2-3 рабочих дней Доставка в любой город Украины в течении 2-3 рабочих дней Cкидки постоянным клиентам Cкидки постоянным клиентам- Мы работаем по 100% предоплате
- Минимальная сумма заказа 500 грн
- Безналичный расчет
- Онлайн оплата по реквизитам
 - Защита покупки - Внимание клиентам! - Производитель TDM electric временно приостанавливает выпуск продукции. На нашем сайте доступны альтернативные товары других производителей. Мы всегда рады помочь Вам найти подходящее решение.

-

ОПИСАНИЕ
Назначение
- для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.
Применение
- в промышленных и бытовых электроустановках для автоматизации технологических процессов.
Материалы
- корпус из негорючего самозатухающего пластика.
Конструкция
- Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.
- Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 30 минут (для АР) и 15 минут (для АР-1М, АР-П), при совмещении запрограммированного сектора с меткой текущего времени, устройство переключает контакты (подключает нагрузку).
Преимущества
- Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети.
- В реле АР имеется возможность пломбировки крышки клеммной колодки и защитной верхней крышки.
- В реле АР и АР-П имеется возможность установки реле как на DIN-рейку, так и на монтажную плоскость. В реле АР для этого используется дополнительная планка (входит в комплектацию).
- Реле АР-1М имеет ширину 1 модуль, что позволяет экономить место в щитке.
- Реле имеют возможность смены встроенного аккумулятора.
- Реле АР-П дает возможность установки времени с точностью ±20 секунд, что выше в несколько раз, чем в других устройствах серии АР.
| Наименование параметра | АР | АР-1М | АР-П |
|---|---|---|---|
| Номинальный ток нагрузки In, А | 16 | 16 | 20 |
| Номинальное напряжение, В | 230 | ||
| Номинальная частота, Гц | 50 | ||
| Потребляемая мощность, не более, Вт | 1 | ||
| Шаг установки выдержки времени, мин | 30 | 15 | |
| Погрешность срабатывания реле по времени, мин | ±3 | ||
| Число циклов ВКЛ/ВЫКЛ в сутки | 24 | 48 | |
| Погрешность отчета временных интервалов, с/сутки | 5 | ||
| Время работы от источника резервного питания при отключении сети, час | 150 | 72 | 300 |
| Электрическая износостойкость, не менее, циклов | 100 000 | ||
| Механическая износостойкость, не менее, циклов | 10 000 000 | ||
| Диапазон рабочих температур, 0С | 20…+55 | -10…+50 | |
| Способ установки | На DIN-рейку или монтажную плоскость (переходная планка с крепежными отверстиями в комплекте) | На DIN-рейку | На монтажную плоскость или DIN-рейку |
| Гарантийный срок годности устройства | 5 лет | ||
Ассортимент
закрыть таблицу
| Фото | Номенклатура | Наименование | Шаг установки времени, мин | Цикличность | Номинальный ток, А | Способ установки | Транспортная упаковка | ||
|---|---|---|---|---|---|---|---|---|---|
| Кол-во, шт | Вес, кг | Размер, см | |||||||
| SQ1503-0006 | Аналоговое реле АР-30мин/24ч-16А-DIN TDM | 30 | 24 часа (сутки) | 16 | DIN-рейка | 100 | 23 | 48х30х42 | |
| SQ1503-0021 | Аналоговое реле АР-1М-15мин/24ч-16А-DIN TDM | 15 | 24 часа (сутки) | 16 | DIN-рейка | 200 | 19,5 | 43х36х22 | |
| SQ1503-0022 | Аналоговое реле АР-П-15мин/24ч-20А TDM | 15 | 24 часа (сутки) | 16 | Монтажная плоскость | 50 | 14,5 | 45х28х27 | |
